강화 폴리에테르에테르케톤(PEEK) 튜빙을 지정하는 엔지니어는 어떤 유형의 섬유 강화가 현장에서 부품을 살아 있게 유지할 것인지 즉각적인 결정에 직면합니다. 비보강 PEEK는 고열과 가혹한 화학물질을 손쉽게 처리합니다. 그러나 높은 연속 하중이나 극한의 온도에서는 원시 플라스틱이 변형됩니다. 차원 이동을 막기 위해 섬유를 추가합니다. 선택은 거의 항상 30% 탄소 섬유(CF30) 또는 30% 유리 섬유(GF30)로 좁혀집니다. 잘못된 선택은 결합 부품의 조기 마모, 예상치 못한 전기 단락 또는 치명적인 열 저하를 의미합니다.
당신은 지정탄소섬유 강화 PEEK 파이프응용 분야에 움직이는 부품, 미끄럼 마찰 또는 정전기 소산에 대한 엄격한 요구 사항이 포함되는 경우. 탄소 섬유는 미세한 건조 윤활제 역할을 합니다. 또한 접촉 표면에서 열을 빼내어 무거운 하중 하에서 국부적인 용융이나 변형을 방지합니다.
순수한 정적 구조 응용 분야에서 최대의 전기 및 단열이 필요한 경우 PEEK GF30을 지정하십시오. 유리는 마모성이 매우 높습니다. GF30 튜브를 강철 샤프트에 대한 베어링이나 부싱으로 사용하면 유리 섬유가 짝을 이루는 금속을 빠르게 갉아먹습니다. CF30은 플라스틱 부품의 구조적 강성을 유지하면서 금속 샤프트를 절약합니다.
충전되지 않은 PEEK가 그토록 잘 작동하는 이유는 특정 분자 구조에 달려 있습니다. 방향족 고리와 에테르 결합이 교대로 반복되는 것이 특징입니다. 에테르 결합은 분자 유연성을 제공하여 플라스틱에 고유한 인성과 내충격성을 부여합니다. 방향족 고리는 극도의 강성과 열 안정성을 제공합니다. 이러한 설정은 뛰어난 내열성과 인성과 강성의 정확한 균형을 제공합니다. 열이나 압력에도 PEEK는 쉽게 휘지 않으며 반복되는 응력에도 잘 견딥니다.
PEEK는 또한 고도의 반결정질 구조를 사용합니다. 이는 약 25%~35%의 결정화도 수준을 유지하므로 온도가 녹는점에 가까워지더라도 기계적 특성을 그대로 유지하는 데 도움이 됩니다. 압출 중 정밀한 열 관리를 통해 폴리머 사슬이 고도로 정렬된 결정 구조로 접히도록 보장합니다. 제조업체가 압출된 튜브를 너무 빨리 냉각시키면 플라스틱은 무정형으로 남아 반투명하게 변하고 내화학성과 고온 강도를 잃게 됩니다.
이 매트릭스를 잘게 잘린 탄소 또는 유리 섬유와 혼합하면 폴리머 사슬의 깔끔한 접힘이 중단되지만 견고한 내부 비계가 생성됩니다. 폴리머 매트릭스는 적용된 응력을 훨씬 더 강하고 단단한 섬유에 직접 전달합니다. 이는 폴리머 사슬의 움직임을 제한하고 크리프를 중단시키며 인장 강도를 극적으로 증가시킵니다. 또한 CLTE(선형 열팽창 계수)를 알루미늄이나 강철과 거의 일치하는 수준으로 떨어뜨려 엔지니어는 조립품이 가열될 때 느슨해지지 않는 엄격한 공차의 금속-플라스틱 압입을 설계할 수 있습니다.
탄소 섬유를 추가하는 것은 선형적인 업그레이드가 아닙니다. 제조 가능성에는 상당한 페널티가 있습니다. 섬유 함량이 증가하면 플라스틱의 용융 점도가 높아집니다. 압출 튜브에서 이러한 섬유는 흐름 방향으로 정렬되는 경향이 있습니다. 즉, 튜브의 길이 방향에 따라 놀라운 인장 강도가 발생하고 후프 축을 따라 강도가 약간 낮아집니다.
10% 탄소 충전재는 강성을 약간 증가시키는 동시에 복잡하고 얇은 벽의 압출에 충분히 높은 용융 흐름 지수를 유지합니다. 상대적으로 기계가공이 쉽고 취성파괴에 저항합니다.
최대 30%의 탄소 섬유를 사용하는 것은 업계 표준을 나타냅니다. 이는 엄청난 인장 강도 증가와 허용 가능한 기계 가공성의 균형을 유지합니다. 이 비율은 플라스틱의 자연적인 인성을 완전히 희생하지 않고 고압 응용 분야에 필요한 구조적 무결성을 제공합니다.
40%의 탄소 충전으로 최대 강성을 달성합니다. 단점은 제조 중 점도가 극도로 높다는 것입니다. 40% CF 튜브를 압출 또는 사출 성형하려면 공극을 방지하기 위해 정밀한 온도 제어가 필요합니다. 생성된 물질은 매우 부서지기 쉽습니다. 40% CF PEEK를 가공하려면 다결정 다이아몬드(PCD) 툴링이 필요합니다. 표준 초경 엔드밀은 해당 양의 연마 탄소를 절단할 때 몇 분 만에 절삭날을 잃기 때문입니다.
충전되지 않은 PEEK의 열 변형 온도(HDT)는 약 152°C입니다. 탄소섬유나 유리섬유를 30% 추가하면 HDT 온도가 315°C까지 올라갑니다. 두 가지 충전 재료 모두 극한의 주변 열을 쉽게 처리합니다.
차이점은 전기 경로에 있습니다. PEEK는 자연적으로 매우 효과적인 절연체입니다. 유리 섬유를 추가하면 높은 부피 저항력을 유지하면서 그 상태가 유지됩니다. 탄소 섬유를 추가하면 체적 저항이 크게 떨어집니다. CF30은 본질적으로 정전기 방지 기능이 있습니다. 제조업체는 탄소 매트릭스를 조정하여 정전기 방지 PEEK 실린더 또는 완전 전도성 PEEK 튜브를 생산할 수 있습니다. 연료 라인이나 항공우주 부품이 정전기를 안전하게 접지해야 하는 경우 탄소 섬유가 필수입니다. 유리 섬유는 아크에 충분한 전압을 형성할 때까지 전하를 가두어 잠재적으로 불안정한 환경에서 치명적인 오류를 일으킬 수 있습니다.
마찰과 마모에 대한 연구인 마찰학에서는 CF30과 GF30이 짝을 이루는 표면과의 물리적 상호 작용을 기반으로 완전히 분리됩니다.
| 재료 변형 | 동적 마찰 계수(강철 대비) | 결합 표면 마모 프로필 | 열전도율 |
|---|---|---|---|
| 채워지지 않은 PEEK | 0.30 - 0.40 | 낮음(비연마성) | 낮음(절연체) |
| 픽 CF30 | 0.15 - 0.20 | 매우 낮음(자체 윤활) | 높음(열 방출) |
| 엿봄 GF30 | 0.40 - 0.55 | 높음(매우 마모성) | 낮음(절연체) |
동적 하중에서는 열이 축적되어 플라스틱이 파괴됩니다. 모든 폴리머에는 압력-속도(PV) 제한이 있습니다. 이 한계를 초과하면 플라스틱이 마찰열을 충분히 빠르게 발산할 수 없어 급속히 녹고 부품이 파손될 수 있습니다. CF30은 탄소 섬유가 열 도관 역할을 하여 마찰 인터페이스에서 열을 끌어와 튜브 본체를 통해 분산시키기 때문에 베어링, 씰 및 웨어 링에 탁월합니다.
탄소섬유는 고체윤활제 역할도 합니다. PEEK는 현미경으로 마모되기 때문에 결합 표면에 얇은 마찰공학적 탄소막을 남기고 시간이 지남에 따라 마찰 계수가 더욱 낮아집니다.
유리섬유는 정반대의 역할을 합니다. 이는 단열재이므로 마찰열이 접촉점에 갇혀 부품의 유효 PV 한계를 낮추는 것을 의미합니다. 더 나쁜 것은 노출된 미세한 유리 섬유가 사포처럼 작용한다는 것입니다. 동적 하중이 가해지면 GF30 튜브는 반대 방향으로 향하는 금속 샤프트를 공격적으로 긁고 마모시킵니다. 정적 구조 스탠드오프에는 유리를 사용합니다. 움직이는 모든 것에 탄소를 사용하세요.
엔지니어들은 Delrin이나 나일론과 같은 표준 엔지니어링 플라스틱을 파괴하는 극한 환경을 기반으로 이러한 튜브를 지정합니다.
항공우주 응용 분야에서는 중량 감소가 재료 선택을 좌우합니다. 가공된 탄소 섬유 튜브는 연료 시스템, 드론 기체 및 구조적 스탠드오프에서 알루미늄과 티타늄을 대체합니다. 공격적인 항공 유체, 유압 오일 및 제트 연료에 저항하면서 상당한 무게를 줄였습니다.
의료 분야에서 의료 기기용 PEEK 튜브는 품질 저하, 뒤틀림 또는 치수 안정성 상실 없이 고온 증기 오토클레이브에서 수백 번의 사이클을 견뎌야 합니다. 탄소 충전 변형은 수술용 타겟팅 가이드, 내시경 핸들 및 외부 고정 구성 요소에 필요한 높은 강성을 제공합니다.
에너지 및 해양 시추 작업은 다음과 같은 요소에 의존합니다.압출 탄소 충전 PEEK다운홀 유선 로깅 도구 및 센서 하우징용. 이 소재는 산성 가스(H2S), 극심한 정수압 및 지하 200°C를 초과하는 주변 온도에 지속적으로 노출되어도 견딜 수 있습니다.
충전된 PEEK를 압출하는 것은 매우 어렵습니다. 섬유는 용융 단계에서 뭉쳐서 건조한 반점, 수지가 풍부한 구역 또는 튜브 벽 내부에 숨겨진 공극을 생성할 수 있습니다. PEEK 튜브 벽의 1mm 공극은 심각한 응력 집중 장치 역할을 합니다. 주기적인 하중이나 높은 정수압 하에서는 부품이 완전히 절단될 때까지 이 빈 공간에서 미세 균열이 전파됩니다. 탄소로 채워진 PEEK는 칠흑같이 검고 완전히 불투명하기 때문에 내부에 이러한 결함이 있는지 육안으로 검사할 수 없습니다.
구조적 무결성을 보장하기 위해 최고 수준의 생산은 다음 사항에 의존합니다.AI 기반 결함 감지. 이 프로세스는 초음파 음향 스캐닝 또는 고급 X선 이미징을 기계 학습 알고리즘과 결합합니다. 튜브가 압출 다이에서 나올 때 미세 공극, 섬유 응집 및 동심도 변화를 실시간으로 식별합니다. 시스템은 음향 반사를 물리적 결함 크기에 즉시 매핑하여 배송 전에 손상된 튜브 부분을 거부합니다. 이러한 내부 결함을 포착하면 최종 가공된 튜브 벽이 현장의 압력으로 인해 파손되지 않도록 보장됩니다.
최종 형상에 너무 많은 후처리가 필요한 경우 올바른 폴리머 블렌드를 지정하는 것은 쓸모가 없습니다. PEEK는 고가의 원료입니다. 솔리드 로드를 구입하고 그 중 80%를 칩으로 가공하면 프로젝트 예산이 낭비되고 귀중한 CNC 기계 시간이 낭비됩니다. 거의 그물 모양의 튜브를 소싱하면 생산 비용과 재료 낭비가 대폭 절감됩니다.

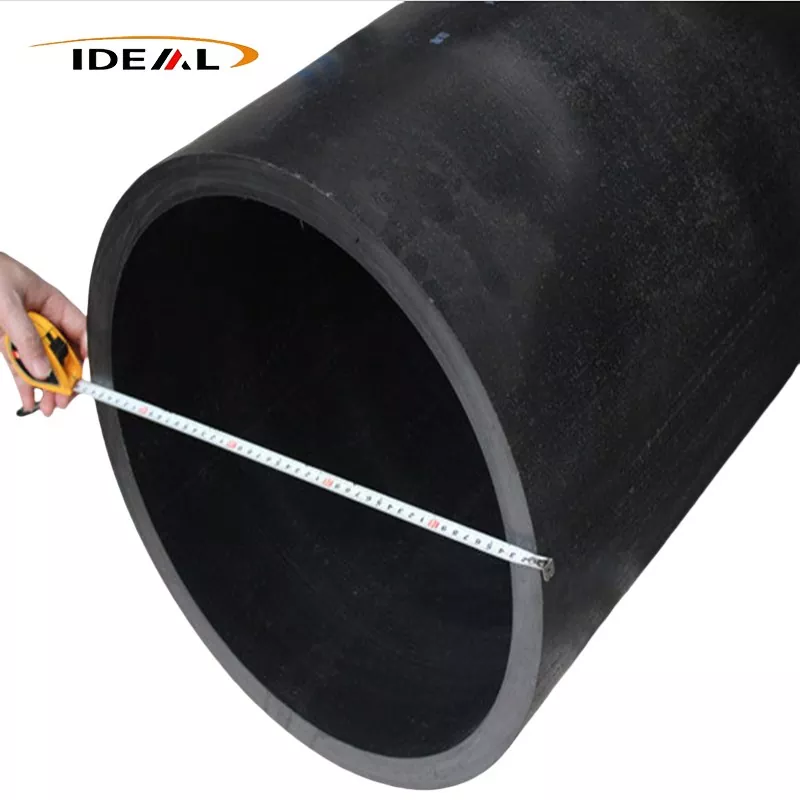

전용 공장인 광저우 아이디얼 플라스틱(Guangzhou Ideal Plastic)은 특히 고온 엔지니어링 플라스틱을 위한 전문 압출, 사출 성형 및 CNC 가공 라인을 운영하고 있습니다. 그들은 생산한다탄소 섬유로 채워진 PEEK 튜브탄소 충전율은 10%~40%입니다. 이 시설에서는 내경 및 외경 사양에 따라 15mm에서 최대 458mm에 이르는 맞춤형 치수를 처리하는 대규모 프로파일을 압출합니다.
모든 재료는 REACH 및 RoHS 인증과 함께 ISO9001 품질 관리로 뒷받침됩니다. 이를 통해 글로벌 항공우주, 의료 및 정밀 제조 공급망에 대한 완전한 규정 준수가 보장됩니다. 정확한 탄소 충전율을 거의 그물 모양의 압출에 일치시킴으로써 설계한 정확한 기계적 특성을 얻을 수 있으며 가공 오버헤드를 최소화하는 형상으로 제공됩니다.
