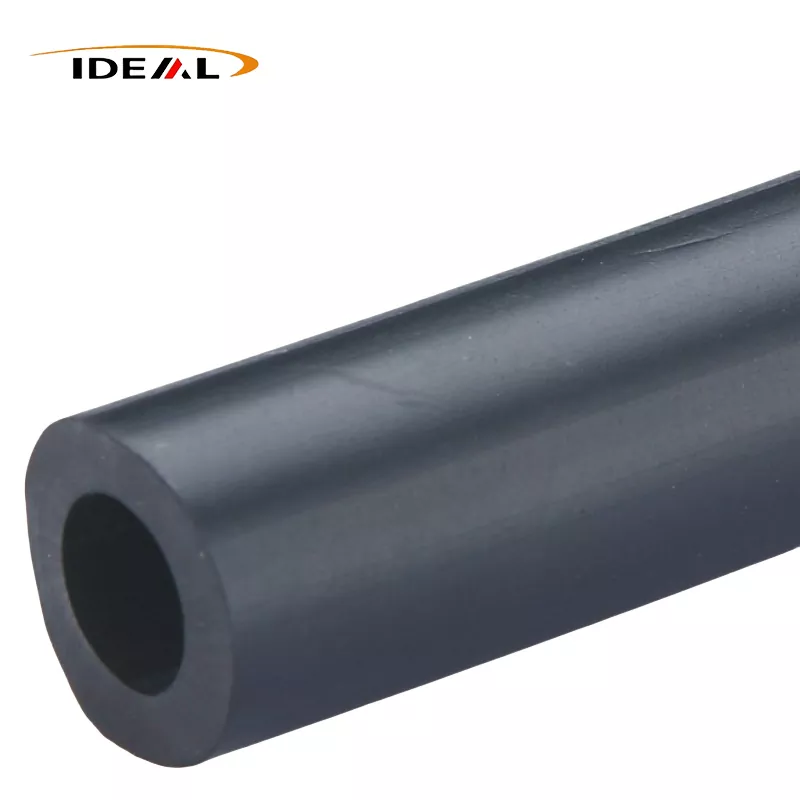

탄소 섬유 강화 PEEK 파이프표준 PEEK 튜브에 더 많은 강성, 치수 안정성, 하중 용량 또는 정적 제어가 필요할 때 실용적인 선택입니다. Ideal Plastic은 10%~40%의 탄소 섬유 함량, LCF 및 SCF 옵션, 명시된 내부 및 외부 직경 범위, 길이 1,000mm 또는 3,000mm, 허용 오차 ±0.02mm를 갖춘 검은색 탄소 섬유 충전 PEEK 튜브를 생산합니다.
올바른 등급은 탄소 비율만으로 선택되지 않습니다. 섬유 길이, 벽 형상, 작동 온도, 마모 조건, 전기 요구 사항 및 완성된 치수가 모두 사양에 영향을 미칩니다. 로드 케이스 및 도면으로 시작한 다음 정의된 자재 및 검사 요구 사항에 대한 견적을 요청하십시오.
탄소 섬유로 채워진 PEEK 튜브가 올바른 선택일 때
Pure PEEK는 이미 온도 성능, 내화학성, 마모 거동 및 치수 안정성의 유용한 조합을 제공합니다. 탄소 섬유를 추가하면 강성과 하중 지지에 대한 균형이 변경됩니다. 이는 베어링 슬리브, 절연 또는 안내 부품, 구조용 통로, 롤러 또는 변속기 부품, 응력을 받아도 모양을 유지해야 하는 기타 반제품 프로파일로 사용되는 튜브에서 중요합니다.
탄소 섬유는 일반적으로 순수 PEEK 튜브가 너무 많이 휘어지거나, 맞춤 창 이상으로 팽창하거나, 응용 분야에서 허용하는 것보다 빠르게 마모되는 경우 고려할 가치가 있습니다. 또한 정전기에 민감한 시스템에도 도움이 될 수 있습니다. 이상적인 플라스틱 상태의 체적 저항률은 다음과 같습니다.1 × 10³ Ω·cm탄소 섬유 충전 PEEK 소재 범위의 경우 정확한 등급, 섬유 함량, 형상 및 테스트 방법에 대해 필요한 전기 성능을 확인해야 합니다.
탄소 충전 튜브를 모든 PEEK 부품의 자동 교체로 취급하지 마십시오. 탄소 섬유는 기계 가공성, 표면 외관, 이방성 및 전기적 동작에 영향을 미칠 수 있습니다. 튜브가 높은 절연성을 유지해야 하는 경우, 매우 매끄러운 접촉 표면이 중요한 경우 또는 부품이 기존 데이터에서 다루지 않는 화학 혼합물에 노출된 경우 주문하기 전에 등급별 검토를 요청하십시오.
로드 케이스에 맞는 탄소 섬유 함량 및 섬유 등급을 선택하세요.
PEEK에서 탄소섬유의 10~40% 변화
Ideal Plastic은 10%에서 40%까지 조정 가능한 탄소 섬유 함량을 제공합니다. 일반적으로 필러 수준을 높이면 복합재의 강성과 하중 지지력이 높아지는 동시에 가공 방향과 주변 디자인에 따라 재료 선택이 더욱 민감해집니다. 가장 높은 백분율이 자동으로 가장 좋은 값은 아닙니다. 가벼운 하중의 튜브에는 필요하지 않을 수 있으며 가공 또는 표면 요구 사항이 복잡해질 수 있습니다.
단지 "탄소 충전 PEEK"만을 요구하는 것이 아니라 필요한 결과를 명시하십시오. 유용한 입력에는 방사형 하중, 축방향 하중, 지지되지 않는 범위, 온도 범위, 슬라이딩 속도, 결합 재료, 듀티 사이클, 화학 매체 및 튜브가 정전기를 소멸해야 하는지 여부가 포함됩니다. Ideal Plastic은 탄소 섬유 강화 PEEK 제품에 대해 8~12GPa 범위의 강성 값을 명시합니다. 해당 범위를 등급별 데이터시트나 설계 검증을 대체하는 것이 아니라 제품 수준 지침으로 취급하십시오.
LCF, SCF 및 CF30 PEEK 튜브 옵션
섬유 등급은 라벨보다 더 많은 영향을 미칩니다. LCF는 긴 탄소 섬유를 의미하며; SCF는 짧은 탄소섬유를 의미합니다. 강화 효율성과 강성이 우선시되는 경우에는 긴 섬유가 유용할 수 있는 반면, 단섬유 화합물은 기존 가공 및 세부 가공 프로파일에 더 적합할 수 있습니다. 실제 결과는 섬유 방향, 성형 또는 압출 조건, 벽 두께 및 가공에 따라 달라집니다.
"CF30"은 일반적으로 탄소 섬유가 약 30% 포함된 PEEK 화합물을 식별하지만 지정은 공급업체에 확인해야 합니다. 인용된 CF30 PEEK 튜브가 LCF인지 SCF인지, 가공 후 적용되는 공차는 무엇인지, 정확한 화합물에 속하는 속성 데이터는 무엇인지 물어보십시오. 이는 흔히 발생하는 구매 실수를 방지합니다. 즉, 서로 다른 섬유 형태와 제조 경로를 간과하면서 두 재료를 탄소 비율로 비교하는 것입니다.
주문하기 전에 파이프, 튜브, 프로파일 및 가공 치수를 확인하십시오.
OD, ID, 벽 두께, 길이, 공차 및 표면 마감 지정
"PEEK 파이프"와 "PEEK 튜브"는 공급업체 검색에서 종종 같은 의미로 사용되지만 견적에는 여전히 정확한 치수 정의가 필요합니다. 외부 직경(OD), 내부 직경(ID), 벽 두께 또는 계산, 절단 길이, 수량, 공차, 최종 조건 및 표면 마감 요구 사항을 제공합니다. 치수가 압출, 절단 또는 가공된 상태로 제공되는지 여부를 명시합니다.
Ideal Plastic은 탄소 섬유 강화 PEEK 파이프의 표준 길이가 1,000mm 및 3,000mm이고 명시된 공차는 ±0.02mm입니다. 공차가 어느 치수에 해당하는지 확인하십시오. OD 공차가 엄격하다고 해서 자동으로 ID, 동심도, 직진도 또는 끝 직각도가 동일한 공차를 갖는다는 의미는 아닙니다.
도면 기반 치수 검토를 사용하여 맞춤 오류 방지
튜브가 샤프트, 하우징, 씰링 또는 베어링 어셈블리에 맞으면 도면을 보냅니다. 카탈로그 설명에 의존하는 대신 중요한 기능을 표시하십시오. 검토 내용은 다음과 같습니다.
- 필요한 벽 두께를 포함한 OD 및 ID 제한
- 동심도, 직진도 및 어셈블리가 의존하는 허용 타원도;
- 절단 길이, 끝 직각도, 모따기, 홈, 구멍 또는 기타 가공 세부 사항;
- 재료 등급, LCF 또는 SCF 구성 및 탄소 섬유 비율;
- 검사 방법, 샘플링 계획, 포장 및 문서화.
맞춤형 탄소 섬유 PEEK 튜브 치수의 경우 일반적으로 가장 가까운 공칭 크기만 묻는 것보다 도면 검토가 더 유용합니다. 이는 생산 전에 맞춤 위험을 노출시키고 공급업체에게 툴링, 기계 가공 및 검사에 대한 명확한 기반을 제공합니다.
공개된 성능 데이터와 비교의 한계
Ideal Plastic은 탄소섬유 강화 PEEK 제품 정보에 대해 열변형 온도가 315°C 이상, 연속 사용 온도가 최대 260°C라고 명시하고 있습니다. 이 수치는 고온 성능을 나타내지만 튜브가 260°C에서 최대 기계적 부하를 지속적으로 견딜 수 있다는 의미는 아닙니다. 하중, 벽 두께, 노출 시간, 응력 집중 및 장착은 모두 사용 가능한 설계 온도에 영향을 미칩니다.
마모 및 내화학성에도 동일한 주의가 적용됩니다. 탄소 충전 PEEK는 까다로운 마찰, 마모, 하중 및 화학 물질 노출 조건을 위해 고안되었지만 성능은 결합 표면, 압력, 속도, 윤활, 온도 및 실제 화학 물질 농도에 따라 달라집니다. PEEK에 대한 화학적 호환성 설명은 모든 용매 혼합, 공정 유체 또는 온도 주기에 대한 승인으로 취급되어서는 안 됩니다.
공개된 값을 사용하여 재료 선택 범위를 좁힌 다음 정확한 등급을 확인하십시오. 실패의 결과가 높을 경우 데이터시트, 샘플 또는 애플리케이션 검토를 요청하십시오. Ideal Plastic에서는 대량 주문 전에 맞춤 검사나 제어된 프로토타입 테스트를 지원할 수 있는 무료 샘플을 이용할 수 있다고 명시합니다.
고온, 마모, 화학 및 정전기 제어 시스템용 애플리케이션
탄소 섬유 PEEK 튜빙은 열과 기계적 요구를 결합하는 산업 시스템에 대한 강력한 후보입니다. 일반적인 평가 영역은 다음과 같습니다.
- 내하중 또는 전달 부품:탄소섬유는 일반 순수 PEEK에 비해 강성을 높이고 처짐을 줄일 수 있습니다.
- 마모 중심 어셈블리:복합재는 마찰 및 마모와 관련된 응용 분야에 적합하지만 결합 재료 및 압력-속도 의무는 여전히 검토가 필요합니다.
- 고온 배관:명시된 260°C 연속 사용 수치와 315°C 이상의 HDT는 전체 설계 한계가 아닌 열 차단의 시작점을 제공합니다.
- 화학 공정 구성요소:"내화학성"이라는 단어에 의존하기보다는 특정 매체, 농도, 온도 및 노출 기간을 평가하십시오.
- 정전기에 민감한 장비:명시된 낮은 체적 저항률은 전하 소산이 중요한 경우 관련될 수 있습니다. 완성된 부품에 대한 접지 및 전기 테스트 요구 사항을 확인합니다.
탄소섬유는 유리섬유와 자주 비교되기도 합니다. 더 나은 선택은 대상 특성에 따라 다릅니다. 탄소 충전 PEEK는 일반적으로 강성, 무게, 마모 거동 또는 전기 소산이 더 중요한 경우 선택되는 반면, 최종 결정에는 필러 이름만 사용하기보다는 비교 가능한 등급 데이터가 필요합니다.
Ideal Plastic에서 검증된 탄소 섬유 PEEK 튜브 견적 요청
Ideal Plastic에 도면이나 명확한 사양을 보내주세요.탄소 섬유 강화 PEEK 파이프. 적용 온도, 하중, 마찰 또는 마모 조건, 화학 매체, 정적 제어 요구 사항, OD, ID, 길이, 공차, 수량 및 배송 목표를 포함합니다.
탄소 섬유 비율, LCF 또는 SCF 구성, 적용 가능한 치수 공차, 검사 문서, 샘플 가용성, 부품이 튜브로 공급되는지 아니면 기계 가공으로 마감되는지 여부를 확인하려면 견적을 요청하세요. Ideal Plastic은 국제 고객을 위한 표준 또는 맞춤형 리드 타임에 따라 튜브 및 맞춤형 부품을 포함하여 중국 광저우에서 반제품 및 가공 PEEK 프로파일을 공급합니다.
첫 번째 검토를 위해 다음을 사용하세요.맞춤형 탄소 섬유 PEEK 튜브 견적 페이지그리고 그림을 첨부해 보세요. 검증된 등급 및 치수 검토는 일반적으로 공칭 CF30 튜브를 선택하고 생산 후 맞춤을 수정하는 것보다 더 많은 시간을 절약합니다.
