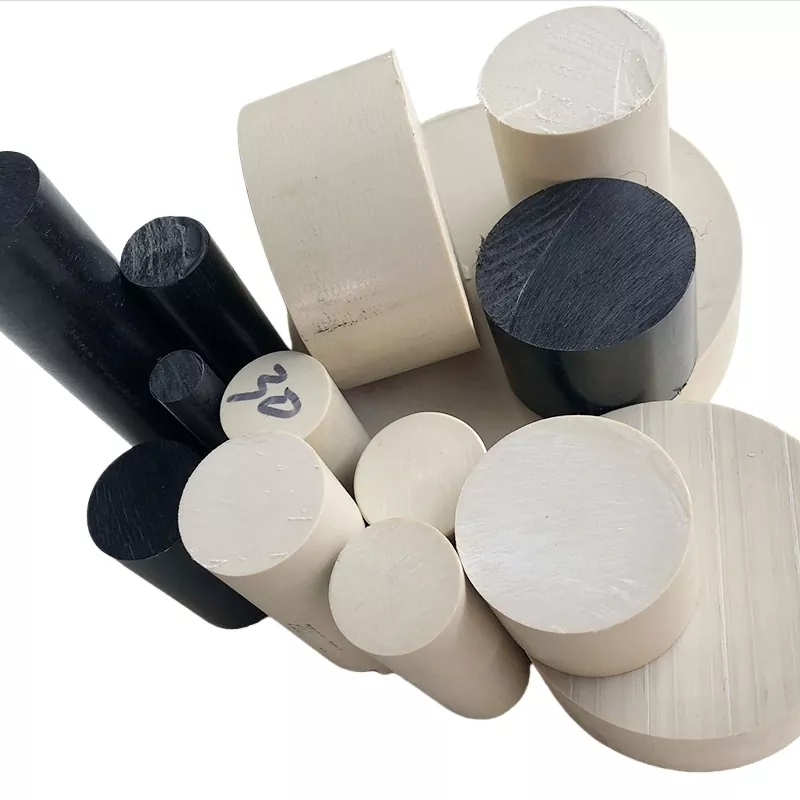

현대 엔지니어링은 열악한 작동 환경에서 기계적 안정성, 내열성 및 화학적 호환성의 균형을 이루는 재료를 끊임없이 찾고 있습니다. 많은 산업 작업 흐름에서는 기존 폴리머와 심지어 금속 부품까지 안전한 성능 한계를 넘어서게 되므로 엔지니어는 맞춤형 가공 부품에 대한 고급 반제품 스톡 형태를 평가하게 됩니다.PEEK 플라스틱 막대복잡한 성형 사이클 없이 맞춤형 부품을 제조하기 위한 기본 출발점이 됩니다.
목차(각 항목을 클릭하면 해당 섹션으로 이동합니다)
1. 고성능 반제품 폴리머 스톡의 핵심 소재 기본
폴리에테르에테르케톤은 단단한 방향족 분자 사슬로 만들어진 반결정성 고온 열가소성 수지 계열에 속합니다. 이러한 내부 화학 구조는 열분해, 증기 노출로 인한 가수분해 손상, 대부분의 유기 및 무기 화학물질에 의한 공격에 대한 고유한 저항성을 생성합니다. 반제품 바는 압출 또는 압축 성형 기술을 통해 생산되며, 각 방법은 대형 스톡 크기에 걸쳐 내부 입자 구조와 치수 일관성에 미묘한 차이를 만들어냅니다. 기계 공장에서는 견고한 원통형 막대를 원투입 재료로 받고 각 최종 부품 형상은 닫힌 금형 내부에서 형성되기보다는 절삭 가공 공정을 통해 나타납니다.
1.1 필수 물리적, 화학적 특성
다양한 재료 특성에 따라 폴리머 바 스톡을 가공한 후 구성요소의 작동 방식이 정의됩니다. 지속적인 작동 온도 기능을 통해 섭씨 250도에 도달하는 환경에서 지속적인 서비스를 제공할 수 있으며, 단기 열 편위는 즉각적인 구조적 붕괴 없이 더 높은 최고 온도를 견딜 수 있습니다. 높은 열 수준에서도 기계적 강도는 크게 유지됩니다. 이는 온도가 상승함에 따라 강성을 빠르게 잃는 많은 경쟁 엔지니어링 플라스틱과 이 폴리머 그룹을 구분하는 특성입니다. 내가수분해성은 의료, 제약 및 식품 가공 작업 흐름에서 정기적인 멸균 절차를 거쳐야 하는 장비에 중요한 특성인 뜨거운 증기 사이클에 반복적으로 노출될 수 있게 해줍니다.
- 광범위한 산, 염기 및 유기 용매 화합물에 대한 탁월한 내성
- 연소 시 연기 배출이 적은 고유한 난연성 성능
- 낮은 가스 방출 특성으로 인해 진공 챔버 작동 조건과 호환됩니다.
- 감마선 및 X선 방사선원에 반복적으로 노출된 후에도 기계적 성능을 유지합니다.
- 자체 윤활 표면 특성으로 결합 이동 접촉 표면의 마모 감소
치수 안정성은 또 다른 중요한 기능을 나타냅니다. 열팽창 계수는 상대적으로 낮게 유지되므로 완성된 부품은 차가운 주변 조건과 고열 작동 상태 사이를 순환하는 경우에도 상당한 형태 변화를 방지합니다. 이러한 품질은 다양한 열 시나리오에서 엄격한 공차 격차가 안정적으로 유지되어야 하는 정밀 어셈블리에 중요합니다. 재료 성능은 공식이 순수 수지, 유리 섬유 충전제, 탄소 섬유 첨가물 또는 내부 고체 윤활제 혼합물을 사용하는지 여부에 따라 달라지며, 각 수정 변경 특성은 특정 적용 우선순위에 따라 균형을 이룬다는 점에 유의하는 것이 중요합니다.
2. 고급 폴리머 소재가 기존 소재를 능가하는 주요 운영 환경
실제 산업 채택은 여러 수직 부문에 걸쳐 확산되며 각 부문은 재료의 전체 속성 포트폴리오의 고유한 하위 집합에서 이점을 얻습니다. 항공우주 시스템은 저압 및 광범위한 온도 변화 조건을 견딜 수 있는 금속 하드웨어에 대한 경량 대안을 중요하게 생각합니다. 의료 기기 제조에서는 표면 분해 없이 반복적인 멸균 주기를 견딜 수 있는 생체 적합성 등급을 활용합니다. 반도체 제조 시설은 클린룸 생산 라인 내부의 툴링 및 고정 부품에 대한 오염도가 낮은 재료 옵션을 우선시합니다. 화학 처리 장비는 점진적인 화학적 분해 없이 부식성 공정 유체와의 접촉을 견딜 수 있는 구성 요소를 찾습니다.
2.2 이동 기계 어셈블리 및 마찰공학 응용
베어링, 부싱, 슬라이딩 가이드 및 밀봉 요소는 고성능 폴리머 바 재료로 제작된 가장 일반적인 마감 부품 중 일부를 나타냅니다. 시스템이 유성 윤활 없이 작동할 때 자체 윤활 폴리머 표면은 마찰열 축적을 최소화하고 표면 마모율을 줄입니다. 이는 식품 제조나 제약 처리 라인과 같이 윤활유 오염을 용인할 수 없는 생산 환경에 특히 유용한 것으로 입증되었습니다. 금속 베어링 구성품에는 지속적인 재윤활 유지 관리가 필요하며, 윤활유 누출로 인해 제품 흐름이 오염되고 규제된 제조 작업에 규정 준수 위험이 발생할 수 있습니다.
석유 및 가스 관련 장비 어셈블리 내에서 구성요소는 결합된 압력 변동, 화학물질 노출 및 온도 변화에 대처해야 합니다. 가공된 부품PEEK 플라스틱 막대이러한 까다로운 다운홀 표면 장비 어셈블리 내부에서 안정적인 기능을 유지하여 일반 폴리머 대체품에 빠르게 영향을 미칠 수 있는 성능 저하를 방지할 수 있습니다. 모든 애플리케이션이 자동으로 적합한 것은 아닙니다. 설계 팀은 각 고유 시스템 설정 내에 존재하는 정확한 압력 범위, 화학적 매체 구성 및 순환 부하 패턴을 고려하여 적절한 검증 테스트를 계속 수행해야 합니다.
| 애플리케이션 카테고리 | 주요 필수 재료 특성 | 완성된 구성요소 유형의 예 |
|---|---|---|
| 의료 및 생명과학 장비 | 생체적합성, 살균저항성, 낮은 독성 | 기구 손잡이, 수술 도구 내부 부품, 테스트 고정 장치 조각 |
| 화학 처리 하드웨어 | 광범위한 내화학성, 가수분해 안정성 | 밸브 내부 부품, 펌프 마모 링, 피팅 인서트 |
| 항공우주 구조 하위 구성요소 | 경량, 넓은 온도에서 기계적 유지력 | 맞춤형 스페이서 부싱, 중요하지 않은 액추에이터 보조 부품 |
| 반도체 클린룸 툴링 | 낮은 가스 방출, 입자 생성 저항 | 웨이퍼 핸들링 고정 장치, 운송 메커니즘 가이드 |
3. PEEK 기반 스톡과 기타 일반 엔지니어링 기판 간의 비교 개요
재료 선택 작업 흐름에는 항상 경쟁 후보 재료와의 직접적인 비교가 포함됩니다. 많은 설계 엔지니어는 자연스럽게 나일론, POM, PTFE 및 다양한 금속 합금 제품군을 포함한 옵션을 고려합니다. 각 재료에는 고유한 장점과 고유한 한계가 있으며 단일 재료가 가능한 모든 평가 차원에서 완벽한 성능을 제공할 수는 없습니다. 나일론은 매력적인 비용과 우수한 기계 가공성을 제공하지만 고온 노출 시 상당한 강도 손실을 겪고 수분을 흡수하여 치수 정확도를 변경합니다. PTFE는 탁월한 내화학성을 제공하지만 지속적인 기계적 하중 하에서 구조적 강성이 상대적으로 낮고 크리프 경향이 높습니다.
스테인레스강과 같은 금속은 극도의 기계적 강도를 제공하지만 어셈블리에 상당한 무게를 추가하고 특정 화학적 조건에서 부식을 겪으며 더 복잡한 가공 작업 흐름을 요구합니다. 고성능 폴리머 소재의 가치 제안은 여러 가지 어려운 요구 사항이 동시에 겹칠 때 나타납니다. 즉, 높은 작동 온도, 화학 물질 노출, 저마찰 슬라이딩 동작에 대한 필요성, 무게 제어가 필요합니다. 이러한 장점에도 불구하고 엔지니어는 이 폴리머 솔루션을 보편적인 대체 솔루션으로 취급해서는 안 됩니다. 폴리머 수율 임계값을 초과하는 극도로 높은 기계적 부하와 관련된 상황에서는 여전히 금속 구조가 필요합니다.
스톡 바 형식을 구체적으로 평가할 때는 제조 가능성도 고려됩니다. 압출 폴리머 바를 사용하면 소규모 배치 맞춤형 부품 실행을 위한 상대적으로 빠른 절삭 가공이 가능합니다.PEEK 플라스틱 막대프로젝트 규모가 적을 때 고가의 사출 성형 툴링에 대한 요구 사항을 제거하여 하드웨어 개발자가 하드 툴링 인프라에 막대한 초기 투자를 하지 않고도 부품 형상을 여러 번 반복할 수 있는 유연성을 제공합니다. 이러한 장점은 연구 단계의 하드웨어 개발, 특수 장비 재구축 및 틈새 규모 산업 구성 요소 프로젝트를 지원합니다.
4. 다양한 재료 배합이 구성 요소 성능 결과를 결정하는 방법
제조업체는 성능 프로필을 목표 적용 우선 순위로 전환하기 위해 다양한 필러 시스템으로 수정된 다양한 등급의 이 폴리머 재료를 공급합니다. 버진 비보강 수지는 최대의 내화학성과 생체 적합성을 제공하므로 의료 인접 및 중화학물질 접촉 시나리오의 기본 출발점이 됩니다. 유리 섬유 강화 변형은 향상된 강성과 치수 안정성을 제공하므로 정적 지속 하중에 노출되는 구조 부품에 이상적입니다. 탄소 섬유 충전 등급은 마모 성능과 열 전도성을 향상시켜 동적 마찰이 심한 마찰 공학적 시나리오에 매우 적합합니다. 특수 혼합 등급에는 흑연 및 PTFE 첨가제가 포함되어 건식 슬라이딩 인터페이스의 마찰 계수를 더욱 낮춥니다.
필러를 추가할 때마다 설계 팀이 신중하게 고려해야 하는 절충안이 발생합니다. 섬유 강화재를 추가하면 순수 순수 수지 스톡에 비해 내화학성이 약간 감소할 수 있습니다. 필러는 짝을 이루는 반대면에 마모성 특성을 생성할 수도 있는데, 이는 부드러운 금속 접촉 파트너와 짝을 이룰 때 중요해집니다. 재료 생산업체의 재료 사양 문서에는 이러한 특성 변화가 자세히 설명되어 있으며, 프로젝트 요구 사항 목록과 데이터시트 값을 상호 참조하는 것은 재료 검증 프로세스 내에서 중요한 단계를 나타냅니다. 이러한 절충 사항 세부 사항을 검토하지 않고 성급하게 등급을 선택하면 완성된 구성 요소가 서비스에 들어가면 피할 수 있는 현장 성능 문제가 발생하는 경우가 많습니다.
기술 팀이 최종 재료 등급 결정을 확정하기 전에 온도 경계, 화학 매체 유형, 기계적 부하 모드(정적 대 순환), 마찰 조건, 청결 또는 생체 적합성 규칙을 나열하는 요구 사항 체크리스트를 만드는 데 도움이 됩니다. 이러한 구조화된 접근 방식은 목표 작동 조건에 필요한 배합 특성이 부족한 시각적으로 유사한 스톡 바 제품을 선택할 위험을 줄여줍니다.PEEK 플라스틱 막대다양한 변형 수지 제품군에 걸쳐 사용할 수 있으므로 사양 작업은 기본 폴리머 이름만 선택하는 것 이상으로 확장됩니다.
5. 가공 및 제작 워크플로우에 대한 실무 지침
부적절한 가공 관행으로 인해 우수한 모재 특성이 훼손될 수 있습니다. 고온 열가소성 스톡 바를 작업하는 기계 기술자는 금속이나 보다 부드러운 범용 플라스틱을 작업할 때와 비교하여 툴링 매개변수를 조정해야 합니다. 절삭 공구 형상, 절삭 속도, 이송 속도 설정 및 열 방출 관리는 모두 최종 완성 부품 품질에 영향을 미칩니다. 절단 작업 중 과도한 열 발생은 표면 용융, 내부 잔류 응력 축적 또는 가공 후 치수 변동을 유발할 수 있습니다. 날카로운 절단 도구는 여전히 필수적입니다. 무딘 도구 가장자리는 과도한 마찰열을 발생시키고 폴리머 가공물의 표면 마감 품질이 좋지 않습니다.
5.1 잔류 응력 및 가공 후 거동 관리
압축 성형 스톡 바와 압출 스톡 바는 서로 다른 내부 응력 프로필을 나타냅니다. 재료 공급업체는 선적 전에 원재료 바 내부의 내부 응력을 줄이기 위해 통제된 어닐링 공정을 적용합니다. 그럼에도 불구하고 공격적인 고속 가공은 완성된 부품 내부에 새로운 국지적 응력 집중을 도입할 수 있습니다. 엄격한 치수 허용 오차 하에서 작동하는 구성 요소의 경우 가공 후 응력 완화 열 주기를 제어하면 부품이 서비스에 들어간 후 느린 치수 변화의 위험을 완화할 수 있습니다. 제조팀은 자세한 매개변수 권장 사항을 위해 재료 생산자가 발표한 가공 지침 문서를 참조해야 합니다.
공작물을 안전하게 보호하는 것에도 세심한 주의가 필요합니다. 지나치게 공격적인 조임력은 압축 응력 표시와 폴리머 블랭크 내 숨겨진 내부 변형을 유발할 수 있습니다. 고정 장치 설계는 가능하면 더 넓은 접촉 표면에 클램핑 압력을 분산시켜야 합니다. 모범 사례 가공 작업 흐름에는 최종 치수 검사 측정을 수행하기 전에 가공된 부품을 주변 온도에서 안정화시키는 것도 포함됩니다. 가공 공정 열과 실온 환경 사이의 열 변화로 인해 부품 형상이 일시적으로 변경되고 절단 작업이 완료된 후 부품을 즉시 측정하는 경우 잘못된 측정 판독값이 생성됩니다.
6. 고성능 폴리머 스톡 바에 대해 자주 묻는 질문
이 폴리머로 가공된 부품이 반복되는 증기 멸균 주기를 지속적으로 견딜 수 있습니까?
적절한 처녀 제제는 다수의 증기 오토클레이브 사이클에서 기계적 무결성을 유지합니다. 성토 수정 등급에는 개별 확인이 필요합니다. 재료 데이터시트에는 멸균 작업이 많은 작업 흐름을 위한 각 특정 제품 등급에 대해 검증된 주기 횟수가 요약되어 있습니다.
이 폴리머 재료는 알려진 모든 화학 물질에 저항합니까?
내화학성 스펙트럼은 매우 넓지만 특정 농축된 강력한 산화제는 시간이 지남에 따라 재료의 품질을 저하시킵니다. 항상 정확한 공정 유체 조성, 작동 온도 및 노출 기간과 일치하는 화학 호환성 표를 상호 참조하십시오.
모든 스톡 바 변형이 클린룸 반도체 제조 환경에 적합합니까?
모든 성적이 해당되는 것은 아닙니다. 클린룸 배포를 위해서는 가스 방출이 적고 입자 생성이 적은 재료 변형을 명시적으로 선택해야 합니다. 표준 충전 등급은 민감한 제조 공간 내부에 원치 않는 미립자 오염을 방출할 수 있습니다.
폴리머 바 스톡의 CNC 가공을 통해 어떤 종류의 표면 마감 품질을 얻을 수 있습니까?
날카로운 툴링을 사용한 정밀 가공으로 미세한 표면 마감을 제공할 수 있습니다. 최종적으로 달성 가능한 표면 품질은 도구 상태, 이송 속도 매개변수 및 선택한 재료 등급에 따라 달라집니다. 추가적인 연마 단계를 통해 특별한 요구 사항에 맞게 표면을 더욱 개선할 수 있습니다.
재료 과학은 복잡한 산업 시스템 전반에 걸쳐 고급 열가소성 수지 배치를 위한 실질적인 범위를 계속 확장하고 있습니다. 디자인 팀은 헤드라인 소재의 강점뿐만 아니라 관련 한계, 절충 및 올바른 제작 처리 규칙을 학습함으로써 상당한 이점을 얻습니다.이상적인 플라스틱다양한 산업 분야에서 고성능 폴리머 구성 요소에 대한 재료 사양, 등급 비교 및 적용 검증 작업을 탐색하는 엔지니어링 팀을 지원합니다. 모든 고유한 시스템 문제에는 최종 하드웨어 구현 전에 사려 깊은 재료 평가가 필요합니다.
