정밀 CNC 가공과 고온 사출 성형으로 제작된 Ideal Plastic 맞춤형 PEEK 백업 링은 안정적인 저마찰 성능과 맥압 저항을 제공합니다. 유압 기계, 석유 및 가스 다운홀 장비, 반도체 진공 시스템 및 화학 유체 장치에 널리 사용되는 이 제품은 엄격한 산업 씰링 시나리오를 위한 맞춤형 도면 생산, 소규모 배치 샘플링 및 대량 수출 주문을 지원합니다. 저희에게 연락하세요!

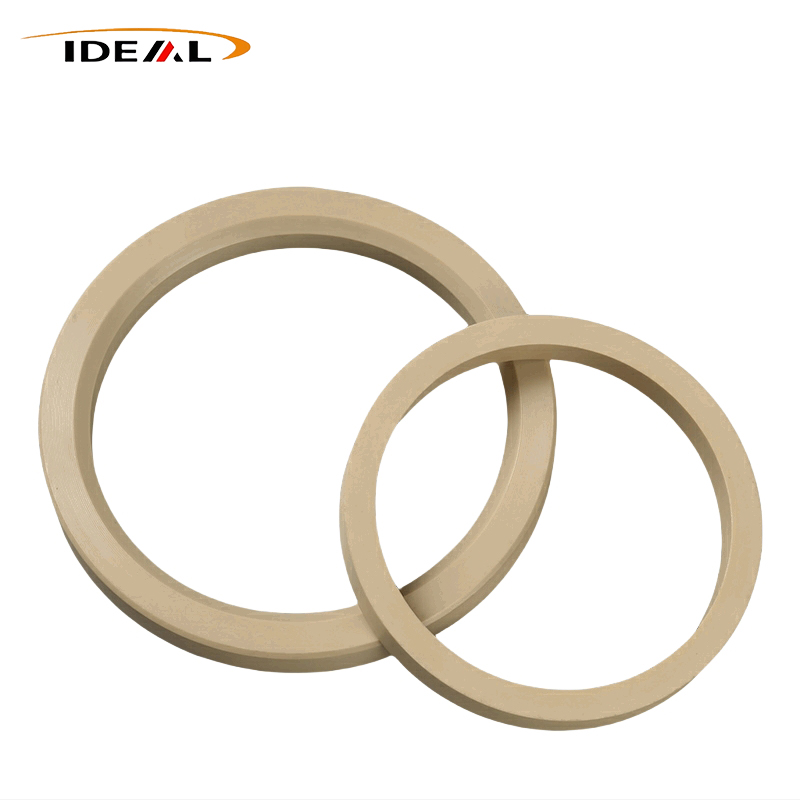

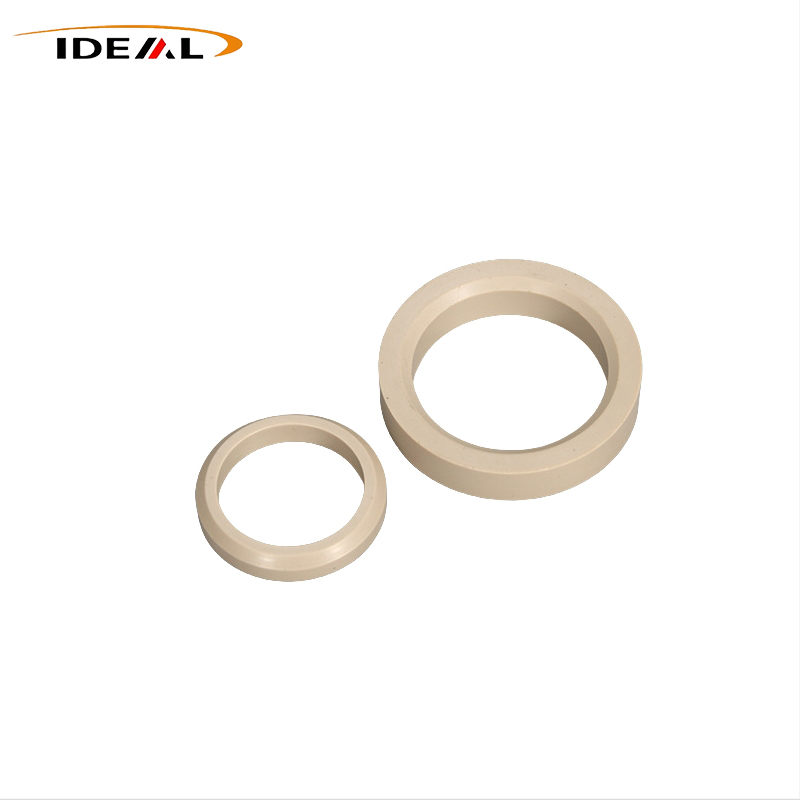

이상적인 플라스틱PEEK 백업링 제조업체입니다. 이 제품은 고압 씰링 시스템용으로 특별히 설계된 견고한 보조 보호 구성 요소입니다. 이들은 독립적으로 작동하지 않고 항상 탄성 O-링으로 조립됩니다. 견고한 보호 장벽으로서 극한 압력 하에서 O-링이 조립 틈으로 압착되는 것을 효과적으로 방지하여 전단 손상과 밀봉 실패를 방지합니다. 이는 전체 씰링 어셈블리의 내압 수준과 전체 서비스 수명을 크게 향상시켜 고급 산업용 정밀 씰링 장비에 필수적인 액세서리가 됩니다.
핵심 알림: 생산 공정에 관계없이 극한 작업 환경에서 폴리에테르에테르케톤 백업 링의 장기적인 치수 안정성과 뒤틀림 방지 성능을 보장하려면 응력 완화 어닐링이 필수적입니다.
|
목
|
사양
|
|---|---|
|
제품명
|
폴리에테르에테르케톤 백업 링
|
|
재료
|
비보강 PEEK, 탄소 충전 PEEK
|
|
색상
|
블랙, 베이지
|
|
축 두께 일치 매개변수
|
1. O-링 섹션 1.78: 일치하는 백업 링 두께 0.5-1.0mm2. O-링 섹션 2.62: 백업 링 두께 1.5-1.8mm3에 적합합니다. O-링 섹션 3.53: 일치하는 백업 링 두께 1.8-2.0mm4. O-링 섹션 5.33, 6.99: 일치하는 두께 2.0-4.1mm
|
|
내경(ID) 범위
|
1. 작은 크기: 5mm-20mm2. 중간 크기: 20mm-100mm3. 큰 크기: 100mm-300mm
|
|
치수 공차
|
±0.02mm ~ ±0.05mm
|
|
샘플 서비스
|
협상 예정
|
|
인증
|
ISO9001, RoHS, REACH
|
|
치수 표준
|
AS568 영국식 표준, ISO3601 미터법 표준
|
|
구조 유형 및 서비스
|
솔리드 언스플릿형, 베벨컷/대각선 스플릿형, 스텝백업링형. 도면에 따른 표준 부품 공급 및 비표준 맞춤형 가공을 지원하며 소량 배치 샘플링부터 대량 생산까지 포괄합니다.
|
이 링은 고압 밀봉 배열을 위해 특별히 설계된 견고한 압출 방지 강화 인서트 역할을 합니다. PEEK 폴리머의 탁월한 물리적 이점을 활용하여 O-링과 같은 기본 탄성 씰을 압출 손상으로부터 보호합니다.
PEEK는 뛰어난 크리프 방지 성능을 발휘합니다. 지속적으로 심한 압축을 가해도 영구변형은 거의 발생하지 않습니다. 고온과 극심한 압력 하에서도 링은 기하학적 구조를 유지하고 O-링을 지속적으로 보호하여 확장된 사이클 동안 안정적인 압출 방지 성능을 유지합니다.
고온과 저온 사이의 반복적인 변화에 직면한 폴리에테르에테르케톤 백업 링은 뚜렷한 왜곡 없이 꾸준한 열 팽창 동작을 특징으로 합니다. 이 소재는 저온에서 연성을 유지하고 열에 의해 연화되는 것을 방지하여 전체 씰링 어셈블리의 기능을 유지합니다.
강력한 구조적 강성은 안정적인 압축 저항을 제공합니다. 나일론 대체품과 달리 PEEK는 무시할 만큼의 수분을 흡수합니다. 물 접촉으로 인해 팽창이 발생하지 않으므로 조립 걸림 및 치수 편차 위험이 완전히 제거됩니다.
고유한 견고한 자기 윤활은 낮은 마찰 계수를 제공합니다. 왕복 및 회전 씰링 시스템의 경우 백업 링, O-링 및 금속 홈 사이의 마찰이 낮게 유지됩니다. 별도의 그리스가 필요하지 않아 깨끗한 오일프리 생산 환경에 적합합니다.
견고한 기계적 강도로 인해 PEEK는 주기적 압력 서지 및 반복적인 충격 하중을 견딜 수 있습니다. 지속적인 고압 펄스에서는 균열 형성 및 파괴가 거의 발생하지 않으므로 유압 실린더 및 펄스 압력 기계에 적합합니다.
고압 씰링 구조에 적합한 보호 액세서리인 이 링은 주로 강한 압력 하에서 압출로 인해 발생하는 O-링 손상을 해결하도록 설계되었습니다. 특히 표준 PTFE 또는 나일론 백업 링이 크리프 때문에 조기에 파손되는 경향이 있는 고열, 극압, 화학적 부식 및 교번 압력 부하 등의 열악한 환경에서 탁월한 성능을 발휘합니다.
유압 및 유체 동력 기계
석유 및 가스 에너지 탐사용 다운홀 장비
반도체 진공 처리 시스템
온보드 항공우주 부품
약액 취급 장비
정밀 고압 의료기기
우리는 고성능 PEEK 백업 링 생산에만 전념하는 전문 제조업체입니다. 우리는 대부분의 최종 사용자에게 문제를 일으키는 고압 씰링 시나리오에서 널리 퍼져 있는 문제점을 깊이 인식하고 있습니다.
- 지속적인 고압 하에서 O-ring 압출 불량
- 백업 링의 냉간 유동 변형 및 영구 뒤틀림
- 현장 설치 후 제품 변형 및 시스템 누출
대부분의 주류 PEEK 백업 링 공급업체는 내부 잔류 응력 제어를 대부분 무시하면서 제품이 실온에서 기본 외관 및 치수 표준을 충족하도록 보장합니다. 이러한 제품은 일상적인 실온 검사를 쉽게 통과하지만 극한의 고온 및 고압이 결합된 환경에서는 빠르게 실패합니다. 이는 필연적으로 다음과 같은 결과를 초래합니다.
- 예상치 못한, 계획되지 않은 장비 가동 중단 시간
- 잦은 부품 교체로 인한 유지보수 비용 급증
- 유압 및 유체 씰링 시스템의 불안정한 작동
이러한 일반적인 업계 결함을 해결하기 위해 우리는 응력 완화 어닐링을 필수 핵심 생산 공정으로 삼아 우리 제품을 일반 제품과 차별화합니다. 정밀 CNC 가공이든 고온 사출 성형이든 당사의 모든 제품은 표준화된 생산 절차를 채택합니다.
- 엄격한 분할 온도 제어 어닐링: 가공 및 성형 시 발생하는 내부 잔류 응력 제거
- 최대 응력 방출: 열악한 작업 조건에서 설치 후 변형을 방지합니다.
- 안정적인 전체 성능: 실제 고온, 고압 작동 환경에서 일관된 평탄도와 정밀한 치수 안정성을 보장합니다.
우리는 주류 모델과 맞춤형 솔루션을 포함하여 다양한 사양을 갖춘 맞춤형 폴리에테르에테르케톤 백업 링의 전체 라인업을 제공합니다.
- 제품 유형: 솔리드 엔드리스 링, 바이어스 컷 분할 링, 맞춤형 계단식 링
- 표준 사양: AS568 및 ISO3601 표준을 준수하는 전체 크기
- 맞춤형 서비스: 고객의 독점 기술 도면에 따라 완전 맞춤형 제품
- 원료 옵션: 수입 및 국내 비보강 순수 PEEK, 강화된 강도와 내마모성을 위한 탄소 섬유 충전 PEEK
당사의 다용도 폴리에테르에테르케톤 백업 링은 반도체 장비, 하향공 석유 및 가스 시설, 고압 유압 시스템, 신에너지 장비, 화학 처리 기계 등 다양한 극한 작업 시나리오에 널리 적용되어 다양하고 엄격한 작동 요구 사항을 충족합니다.
고압 PEEK 씰링 보조 부품의 신뢰할 수 있는 공급업체인 GuangZhou Ideal은 유압 및 유체 시스템에서 탄성 씰 압출을 효과적으로 방지하는 프리미엄 백업 링 제조를 전문으로 합니다. 우리의 핵심 장점은 다음과 같이 요약됩니다.
- 전문 기술 지원: 맞춤형 치수 및 수정된 재료 공식을 지원하는 성숙한 R&D 및 생산 팀
- 시나리오 중심의 커스터마이징: 다양한 극압 및 온도 작업 환경을 대상으로 제품 최적화
- 글로벌 서비스 범위: 여러 국가 및 지역의 유압 실린더 제조업체, 유체 밸브 기업 및 해양 엔지니어링 장비 공급업체를 포함한 장기 협력 고객
A1: 절대 그렇지 않습니다. O-링은 밀봉 효과를 위해 탄성 반동을 제공하는 반면, 폴리에테르에테르케톤 백업 링은 돌출 방지 보호 기능만 제공합니다. 두 부품은 일치하는 세트로 설치되어야 합니다.
A2: 솔리드 엔드리스 링은 극한의 압력 하에서 뛰어난 강성과 훨씬 더 나은 성능을 제공합니다. 분할 변형을 사용하면 씰 홈에 번거로움 없이 설치할 수 있어 빈번한 분해와 재조립이 필요한 구조에 적합합니다. 최대 압력 등급은 솔리드 스타일에 비해 약간 낮습니다.
A3: PEEK는 더 높은 강성과 크리프 및 저온 흐름에 대한 저항성이 크게 향상되었습니다. PTFE보다 고온 및 고압 하에서 변형 및 조기 파손에 훨씬 더 잘 견딥니다. PTFE는 기본적인 저압 작업 조건에서만 더 부드럽고 비용 효율적입니다.
대답4: 그렇습니다. 양방향 작업 조건에서는 압력이 양쪽에서 지속적으로 번갈아 나타납니다. O-링은 양면에 견고한 지지 보호가 필요합니다. 단면 설치로 인해 압력이 역전되면 씰이 손상될 수 있습니다.
A5: 가장 흔한 원인은 내부 잔류 응력이 충분히 제거되지 않은 것입니다. 장비가 가열되고 압력을 받으면 링의 모양이 변형되어 작은 틈이 생깁니다. O-링은 이러한 틈으로 인해 압착되어 되돌릴 수 없는 손상을 입게 됩니다.
A6: CNC 가공을 통해 제조된 견고한 엔드리스 폴리에테르에테르케톤 백업 링을 우선시하십시오. 이는 분할 구조 및 사출 성형으로 인한 웰드 라인 결함을 포함한 단점을 방지합니다. 한편, 공급업체가 표준화된 어닐링 응력 완화 절차를 구현하는지 확인하십시오.
A7: 많은 반도체 공정이 고압에서 작동하므로 FFKM O-링이 압출 손상을 받기 쉽습니다. PEEK는 더욱 강력한 크리프 방지 성능을 제공합니다. 또한 순수 PEEK 등급은 재료의 가스 방출을 최소화하여 공정 챔버 내부의 엄격한 청결 요구 사항을 충족합니다.
