Ideal Plastic Factory는 비보강 재료, 탄소 섬유 충전 재료, 흑연 충전 재료를 포함한 다양한 사양의 완전 맞춤형 PEEK 개스킷을 제공합니다. 정밀 CNC 가공과 고온 사출 성형을 결합하여 초박형 맞춤형 형상, 다중 구멍 플랜지, 표준 링 등 다양한 구성을 지원합니다. 각 구성 요소는 특수한 응력 완화 어닐링을 거쳐 변형, 정렬 불량 및 누출과 관련된 문제를 근본적으로 제거합니다. 오늘 저희에게 연락하세요!

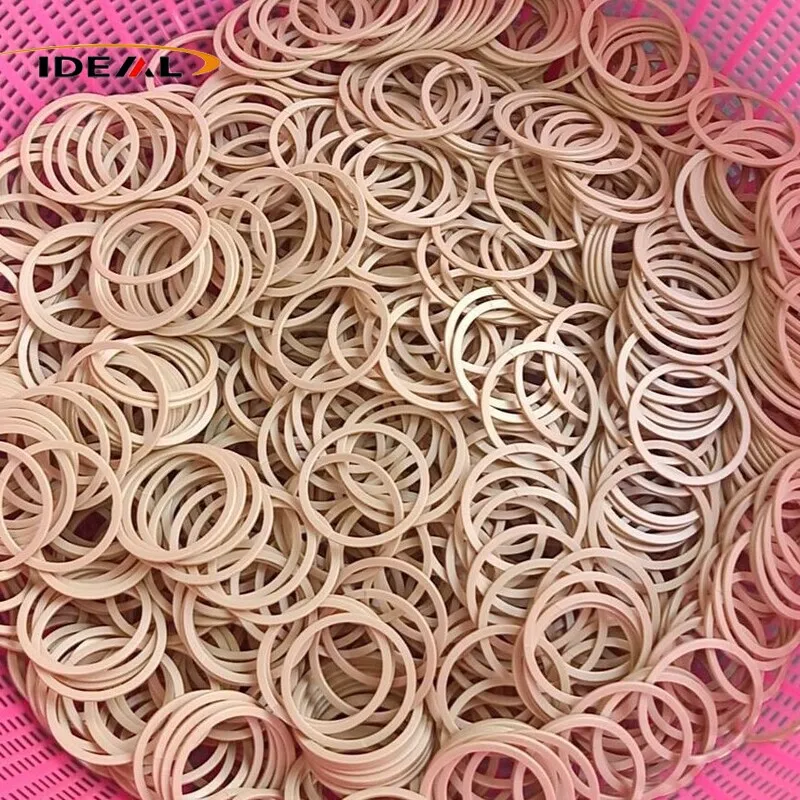

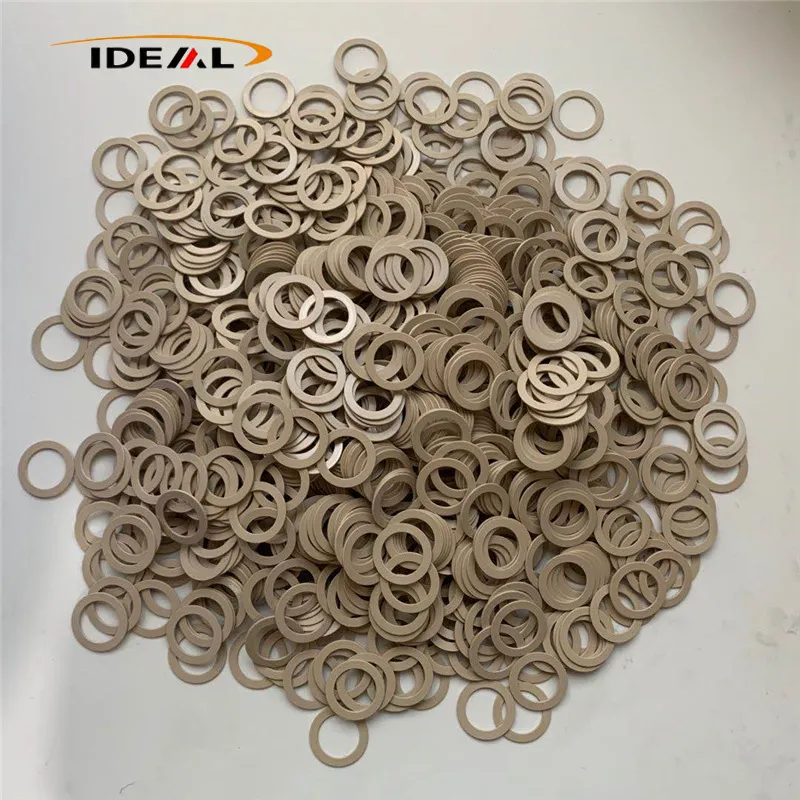

PEEK 개스킷은 고성능 폴리에테르에테르케톤으로 제작된 정밀 밀봉 부품으로, 프리미엄 특수 엔지니어링 플라스틱 씰로 분류됩니다. 고무, PTFE 또는 나일론으로 만든 개스킷과 달리 강성, 일관된 치수 안정성 및 안정적인 밀봉 성능이 균형있게 혼합되어 있습니다. 고온, 강렬한 화학적 부식, 진공 환경 및 잦은 왕복 운동을 포함한 까다로운 작업 조건에서 정적 밀봉, 간격 완충 및 전기 절연을 위해 널리 배치됩니다.
평면 정적 밀봉 부품으로 분류되는 폴리에테르에테르케톤(PEEK) 개스킷은 액체 및 가스 누출을 차단하기 위한 인터페이스 밀봉이라는 한 가지 주요 목적을 수행합니다. 그 기능은 간격, 하중 지지, 마찰 감소, 단열 및 볼트 압력 분산을 위해 설계된 PEEK 와셔와는 확연히 다릅니다. 대부분은 얇은 시트 형태로 제공됩니다. 상단 및 하단 평면과 플랜지 면 사이의 긴밀한 접촉으로 밀봉 효과가 생성됩니다.
O-링과 같은 탄성 씰과 달리 이는 고유한 반발 용량이 없는 강성 및 반강성 구성 요소입니다. 밀봉은 전적으로 어셈블리 예압력을 통해 이루어집니다.
|
목
|
세부
|
|---|---|
|
적용 가능한 시나리오
|
진공 챔버 액세서리, 반도체 장비 부품, 고정밀 밀봉 부품, 맞춤형 초박형 특수 형상 개스킷 및 복잡한 다중 구멍 공작물; 초정밀 치수, 매우 엄격한 공차 제어 및 탁월한 평탄도 일관성을 제공합니다.
|
|
처리 위험 및 실패 원인
|
마찰열 절단, 기계적 클램핑 압력, 무리한 층절 절단으로 인해 잔류 내부 응력이 발생합니다. 축적된 응력은 가공 후 변형, 평탄도 저하 및 치수 드리프트를 유발합니다. 제품은 초기 검사를 통과했지만 반복된 열 주기 후에 점차 변형되어 궁극적으로 씰 누출로 이어질 수 있습니다.
|
|
표준 최적화 솔루션
|
1. 순간적인 절삭 응력을 낮추기 위해 감소된 이송 속도와 분할 밀링으로 절삭 매개변수를 최적화합니다. 2. 마무리 정밀 절단 전 황삭 가공 후 상온 자연 노화를 채택합니다. 3. 견고한 클램핑 변형을 방지하기 위해 초박형 개스킷용 유연한 클램핑 장치를 배치합니다. 4. 마무리 후 잔류 응력을 완전히 방출하기 위해 경사 가열 및 서냉 어닐링을 실시합니다. |
|
초박형 개스킷 솔루션(<0.5mm)
|
초박형 가공물은 강성이 낮고 진동 및 절단 변형이 발생하기 쉽습니다. 보조 지지 장치를 채택하고 스핀들 속도를 줄였으며 단층 절삭 깊이를 줄여 절삭력을 안정시키고 일관된 두께 공차를 보장합니다.
|
|
목
|
세부
|
|---|---|
|
적용 가능한 시나리오
|
대규모 배치, 중간 정밀도 표준 플랫 PEEK 개스킷에 적합합니다. 벽 두께가 고르지 않으면 내부 응력 집중 및 작업 후 치수 오프셋이 쉽게 발생하므로 초박형 및 복잡한 구조의 정밀 가스켓에는 적용할 수 없습니다.
|
|
주요 기술 과제
|
PEEK는 높은 용융점도와 불균형한 결정화 수축을 특징으로 합니다. 기존의 급속 탈형 및 급속 냉각은 막대한 잔류 응력을 가두어 교대 온도 사이클에서 변형 및 크기 편차를 유발합니다. 용융 유동성이 좋지 않으면 불완전 충전, 기포, 핀홀 및 싱크 마크가 발생합니다.
|
|
완벽한 공정 최적화 시스템
|
1. 습기로 인한 결함을 제거하기 위해 원시 PEEK 펠릿을 완전히 건조시킵니다. 2. 금형온도, 사출압력, 유지시간을 정밀하게 교정 3. 탈형 후 자연 느린 냉각을 채택하고 급속한 물 담금질을 금지합니다. 4. 용융 흐름의 균형을 맞추고 수축률을 통일하기 위해 게이트 레이아웃을 재설계합니다. 5. 보압시간 연장 및 성형후 어닐링 의무화 6. 배기 슬롯을 최적화하고, 장비 온도를 적당히 높이고, 분사 매개변수를 미세 조정하여 충전 결함을 해결합니다. |
제품 이름:폴리에테르에테르케톤(PEEK) 개스킷
재료:비보강 PEEK, 탄소 충전 PEEK, 흑연 충전 PEEK
색상:블랙, 베이지
표준 두께 범위:0.15mm / 0.2mm / 0.3mm / 0.5mm / 1mm / 2mm / 3mm ~ 15mm
초박형 맞춤형 크기:0.5mm 미만의 초박형은 고정밀 가공 카테고리이며 공정 계획에 대한 사전 의사소통이 필요합니다.
CNC 가공 정확도:외경/내경 공차: ±0.02 ~ ±0.05mm, 두께 공차: ±0.03 ~ ±0.06mm
금형 사출 성형 정확도:외경/내경 공차: ±0.05 ~ ±0.10 mm, 두께 공차: ±0.08 ~ ±0.15 mm
견본:협상 예정
인증서:ISO9001, RoHS, REACH
개스킷 유형:환형 플랫 폴리에테르에테르케톤(PEEK) 개스킷, 다중 구멍 플랜지 개스킷, 불규칙한 모양의 개스킷, 초박형 PEEK 밀봉 개스킷
폴리에테르에테르케톤의 독특한 분자 구조로 인해 폴리에테르에테르케톤(PEEK) 개스킷은 종합적인 성능에서 나일론, POM, PTFE, 고무 및 금속 심보다 성능이 뛰어납니다. 밀봉 및 간격 작업을 위해 설계된 이 제품은 고열, 화학 물질 노출, 진공 환경 및 반복적인 순환 압축을 포함한 극한의 작동 조건에서도 안정적인 성능을 유지합니다.
충전되지 않은 순수 폴리에테르에테르케톤(PEEK) 개스킷은 쌍을 이루는 금속 부품 사이에 효과적인 전기적 분리를 생성합니다. 이 제품은 전기 전도를 차단하고, 전기화학적 부식을 억제하며, 단락 위험을 낮추며, 신에너지 배터리 팩, 전기 제어 장치 및 정밀 전자 하드웨어에 자주 채택됩니다.
최고급 내열 엔지니어링 플라스틱으로 분류되는 PEEK는 최대 260°C의 연속 사용 온도와 330°C에 이르는 단기 피크 저항을 제공합니다. -60°C에서도 저온 취성 없이 견고함을 유지합니다. 고온에서 지속적인 플랜지 압력을 받는 PEEK는 크리프를 억제하고 시간이 지남에 따라 얇아지는 대신 압축 예압을 꾸준히 유지합니다.
탁월한 크리프 방지 특성은 PEEK가 반복적인 플랜지 압축 및 열 하중 하에서 균일한 두께를 유지하는 데 도움이 됩니다. 씰링 심으로서 조립 간격을 제어하고 진동을 완화하며 자동 변속기 시스템 및 로봇 조립 내부의 표면 마모를 완화합니다.
대부분의 유기 용매는 PEEK를 용해할 수 없습니다. 약산, 약알칼리, 윤활제 및 냉매에서 안정성을 유지하여 화학적 침식으로부터 장비를 보호합니다. 이로 인해 PEEK 개스킷은 화학 유체 처리 라인 및 실험실 분석 장치에 선호되는 솔루션이 되었습니다.
- PEEK 개스킷 및 씰링 부품 분야에서 15년 전문 기술 보유
- 이중 제조 전문 기술: 정밀 CNC 가공 + 금형 사출 성형
- 고정밀 CNC 선반, 밀, 머시닝 센터, 5축 기계 보유
- 사내 먼지 없는 사출 작업장 및 완전한 금형 개발 능력
- 100% 순수 PEEK 수지만 사용; 재활용 또는 혼합 재료 없음
- 자재 데이터시트 및 공식 COA가 제공되는 전체 배치 추적성
- 고객의 기술 요구 사항에 따라 맞춤형 재료 등급 제공 가능
- 고객 도면에 따라 100% 제작(두께, ID, OD, 홀 위치)
- 고정밀 공차: ±0.005mm – ±0.02mm
- 엄격한 평탄도 제어; 초박형 개스킷을 위한 변형 제로
- 손쉬운 플랜지 조립 및 볼트 정렬을 위한 정확한 다중 구멍 위치 지정
- 클린룸 및 진공 응용 분야를 위한 초음파 세척 + 먼지 없는 건조
- 저탈가스, 저입자, 저휘발성 배출 제어
- 오염 방지를 위한 최종 진공 포장
- 모든 PEEK(Polyetheretherketone) 개스킷에 대한 필수 경사 어닐링
- 가공응력, 성형응력, 내부재료응력 제거
- 열순환에 따른 장기간의 휨, 누수, 변형 방지
- Annealing과 Cleaning을 생략하여 원가절감이 가능한 경쟁사 대비 우수함
- 일반 산업 및 고급 진공/클린룸 등급을 위한 계층형 QC
- 평탄도, 경도, 치수공차 등 전수검사 장비
- 현장 실패를 방지하기 위해 실제 작업 조건과 일치하는 프로세스
- 초점: PEEK 및 고성능 불소수지
- 생산품목 : 실링가스켓, 웨어링, 완충부품, 정밀구조부품
- 원스톱 솔루션: 소재 선택 → 설계 → 가공 → 완제품
- 약액 장비
- 신에너지 배터리 조립
- 반도체 및 진공 시스템
- 실험기기 및 정밀기기
- 장기적인 국제 파트너십을 위한 엄격한 품질 기준
- 맞춤형 솔루션 및 안정적인 배송
- 전 세계적으로 고급 씰링 응용 분야에 대한 전문적인 지원
A1: 우리는 이 교체를 권장하지 않습니다. 사출 성형은 잔류 내부 응력이 더 높고 제품 내부에 숨은 기공이 생길 가능성이 높습니다. 가스 방출이 적고 깨끗한 진공 작업 시나리오의 경우 응력 완화 어닐링 및 먼지 없는 청소 처리가 적용된 순수 수지로 제작된 CNC 가공 PEEK 개스킷이 항상 선호되는 옵션입니다.
답변 2: 그렇지 않습니다. 밀봉 효율성은 평평한 표면의 밀착성, 조립 예압 및 재료의 크리프 방지 기능에 따라 달라집니다. 적절한 두께는 장비의 설계된 간격과 일치해야 합니다. 지나치게 두껍거나 얇은 개스킷은 볼트 예압 값을 변경하고 장기적인 밀봉 안정성을 약화시킵니다.
A3: 표준 구배 어닐링은 잔류 응력의 대부분을 제거하고 치수 이동 위험을 대폭 줄입니다. 극단적인 하중, 급격한 온도 변화 또는 품질이 낮은 원자재를 사용하는 경우에도 작은 변형이 발생할 수 있습니다. 초정밀 장비 응용 분야의 경우 추가 안정성 보장을 위해 완제품 사전 노화 검사 절차를 추가하는 것이 좋습니다.
