Ideal Plastic은 표준 AS568 및 GB 사양과 맞춤형 비표준 크기의 PEEK O-링을 제공합니다. 버진 PEEK 및 탄소 섬유 또는 흑연 충전과 같은 변형 등급으로 제공되는 이 O-링은 정밀 CNC 가공과 고온 사출 성형을 결합하여 제조됩니다. 포괄적인 응력 완화 어닐링 공정은 열 순환으로 인한 변형, 팽창 및 누출과 같은 문제를 효과적으로 제거하여 표준 플라스틱 씰보다 훨씬 뛰어난 치수 정확도와 안정성을 보장합니다. 견적을 받아보세요!

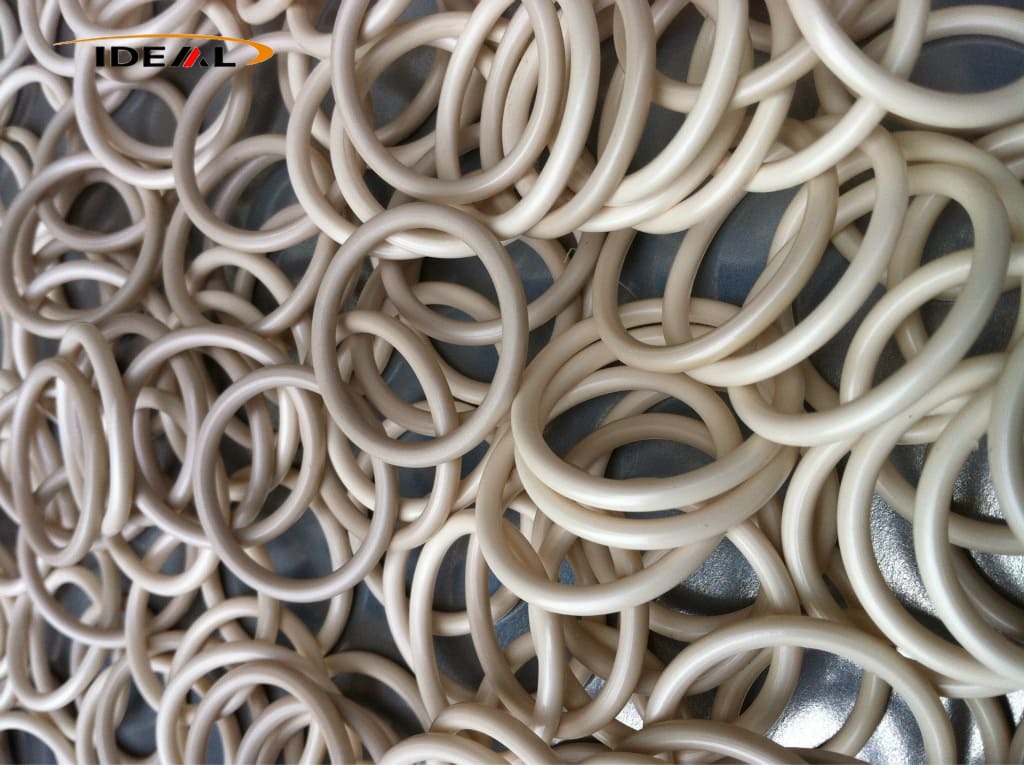

Ideal Plastic 제조업체가 제공하는 PEEK O-링은 견고한 정밀 정적 밀봉 부품입니다. 이 제품은 주로 정적 씰링과 저속, 단거리 마이크로 모션 씰링용으로 설계되어 극한 작업 조건에서 씰링 요구 사항을 충족할 수 있습니다.
결합 부품 사이의 틈새를 정밀하게 채워 액체 누출, 가스 누출 및 진공 손실을 효과적으로 방지합니다. 동시에 외부 먼지, 불순물 및 오염 물질이 장비로 유입되는 것을 차단하여 안정적인 전체 밀봉 성능을 보장합니다.
둥근 루프 모양과 원형 단면이 특징인 PEEK O-링은 설치를 위해 장비에 사전 가공된 표준 O-링 홈이 필요합니다. AS568 미국 표준 및 국가 미터법 표준을 준수하여 제조되었으며 뛰어난 범용 호환성으로 대규모 표준화 생산을 지원합니다.
PEEK O-링은 PEEK 개스킷과 근본적으로 다르며 임의로 대체할 수 없습니다. PEEK O-ring은 홈형 실링에 적용되어 안정적인 정적 실링과 약간의 동적 실링을 구현합니다. 이와 대조적으로 PEEK 개스킷은 유연한 외형, 다양한 두께 옵션 및 사용자 정의 가능한 프로파일이 특징입니다. 플랜지 표면 압축을 통해 대면적 밀봉을 실현하며 다양한 넓고 평평한 플랜지 밀봉 표면에 적합합니다.
플랜지 개스킷을 PEEK O-링으로 교체하는 것은 엄격히 금지되어 있습니다. O-링의 접촉 면적이 매우 작기 때문에 플랜지 표면에 고르지 않은 압축이 발생하고 밀봉 실패 위험이 크게 증가합니다.
고품질 PEEK 소재로 제작된 이 제품은 융점이 높고 용융 유동성이 낮으며 결정화 수축이 뚜렷하여 열악한 산업 작업 조건에 대한 높은 구조적 안정성과 적응성을 제공합니다.
견고한 정밀 정적 씰링 부품으로 극한 조건에서 정적 씰링 및 저속 마이크로 모션 씰링에 적용할 수 있는 제품입니다. 액체 및 가스 누출을 확실하게 방지하고 진공 손실을 방지하며 외부 오염 물질을 격리하여 장기적으로 안정적인 밀봉 성능을 유지합니다.
단면이 둥근 표준화된 원형 구조를 채택한 O-링은 표준 환형 홈에 완벽하게 맞습니다. 긴밀한 내부 접촉은 안정적인 정적 밀봉과 약간의 동적 밀봉 효과를 보장합니다.
AS568 미국 표준 및 국가 미터법 표준에 따라 엄격하게 제조된 이 제품은 통일된 사양을 특징으로 하며 강력한 보편성과 적응성을 통해 대규모 산업 표준화 생산을 지원합니다.
PEEK O-링과 PEEK 개스킷은 서로 다른 적용 위치를 가지고 있습니다. O-링은 홈형 씰링 시나리오에 특화된 반면, 맞춤형 PEEK 개스킷은 넓은 면적의 플랫 플랜지 씰링에 적합합니다. 씰링 실패 위험을 방지하기 위해 임의 교체를 금지합니다.
PEEK 소재의 고유한 특성을 활용하여 제품은 높은 융점으로 인해 높은 내열성을 갖습니다. 낮은 용융 유동성과 상당한 결정화 수축으로 인해 높은 구조적 성형 안정성이 보장되어 복잡하고 열악한 산업 환경에서 장기간 사용하기에 적합합니다.
전문적인 홈형 씰링 구조로 균일한 압축과 밀착이 보장됩니다. 개스킷의 평면 압축 모드와 달리 플랜지 표면의 고르지 않은 응력을 효과적으로 방지하고 누출 및 밀봉 실패의 숨겨진 위험을 제거합니다.
|
목
|
사양
|
|---|---|
|
제품명
|
PEEK(폴리에테르 에테르 케톤) O-링
|
|
재료
|
비보강 PEEK, 탄소 충전 PEEK, 흑연/PTFE 충전 PEEK
|
|
색상
|
블랙, 베이지
|
|
미국 표준 AS568 단면 직경
|
1.78mm(0.070"), 2.62mm(0.103"), 3.53mm(0.139"), 5.33mm(0.210")
|
|
GB/T3452.1 단면 직경
|
1.80mm, 2.65mm, 3.55mm, 5.30mm, 7.00mm
|
|
샘플 서비스
|
협상 예정
|
|
인증
|
ISO9001, RoHS, REACH
|
|
크기 규격 구분
|
미국 표준 AS568 PEEK O-링, GB/T 3452.1 표준 PEEK O-링, 비표준 맞춤화
|
범용 플라스틱과 비교하여 PEEK O-링 제조는 훨씬 더 높은 기술 장벽을 제시합니다. 정밀 CNC 가공과 고온 정밀 사출 성형이라는 두 가지 성숙한 대량 생산 공정이 업계를 지배하고 있습니다. 두 가지 방법은 완제품 특성, 적절한 주문량 및 전체 비용 범위에서 크게 다릅니다.
|
처리 모듈
|
자세한 설명
|
|---|---|
|
완전한 생산 워크플로우
|
수입된 순수 PEEK 로드 및 시트 재료의 품질 검사부터 시작하세요. 블랭크는 사전 어닐링 처리를 거쳐 원료 내부 응력을 미리 제거합니다. 환형 반제품을 형성하기 위한 예비 CNC 선삭 후 단면 프로파일을 최적화하기 위해 정밀 마무리 선삭이 수행된 후 동심도 교정이 수행됩니다. 모든 공작물은 절단 잔류 응력을 제거하기 위해 2차 응력 완화 어닐링을 거친 다음 표면 연마, 버 제거 및 전체 치수 테스트를 거쳐 배송됩니다.
|
|
주요 처리 과제
|
벽이 얇은 환형 PEEK 가공물은 구조적으로 취약합니다. 기존의 클램핑 및 절단 방법은 기계적 진동과 탄성 변형을 쉽게 유발합니다. 고정 장치를 풀고 난 후 재료의 반동으로 인해 원형이 틀리거나 타원형으로 뒤틀리거나 불규칙한 모양이 발생하여 조립 정확도가 떨어지고 숨겨진 씰링 누출 위험이 발생합니다.
|
|
맞춤형 최적화 솔루션
|
집중된 클램핑 압력을 분산시키고 국부적인 압출 변형을 방지하기 위해 맞춤형 유연한 소프트 고정구를 장착하십시오. 처리 중 전반적인 공작물 안정성을 향상시키기 위해 넓은 면적의 지지 위치 지정을 채택합니다. 전문적인 PEEK 특수 절삭 공구를 매칭하고 이송 속도를 줄여 절삭 충격과 진동을 약화시킵니다. 갑작스러운 응력 해제와 영구적인 부품 변형을 방지하려면 가공 후 점진적인 고정 장치 풀림을 수행하십시오.
|
|
처리 모듈
|
자세한 설명
|
|---|---|
|
표준 성형 절차
|
PEEK 펠릿은 수분 결함을 제거하기 위해 완전히 건조되고 제습됩니다. 360~400°C의 일정한 온도로 유지되는 배럴 내에서 원료를 균일하게 녹인 후, 180~210°C의 항온 금형에 고압으로 주입합니다. 재료 결정화를 표준화하기 위해 정밀한 압력 유지가 적용된 후 단계적으로 서냉됩니다. 탈형 후 모든 부품은 통합 어닐링 응력 완화, 플래시 트리밍 및 포괄적인 치수 검증을 거쳐 자격을 갖춘 완제품을 보장합니다.
|
|
본질적인 프로세스의 어려움
|
PEEK 소재는 냉각 및 성형 단계에서 높은 결정성과 지속적인 수축이 특징입니다. 성형 온도의 약간의 변동은 내경과 코드 직경의 일관되지 않은 수축을 직접적으로 유발하여 치수 공차가 불안정해지고 완성된 O-링의 배치 균일성이 저하됩니다.
|
|
정밀 제어 조치
|
배럴과 금형 모두에 대해 폐쇄 루프 항온 제어를 구현하여 온도 범위를 안정적으로 고정하고 열 변화를 최소화합니다. 압력 유지 시간과 냉각 주기 매개변수를 미세 조정하여 모든 방향에서 재료 결정화 속도와 수축률의 균형을 맞춥니다. 성형 후 어닐링 처리를 통해 완제품의 내부 응력을 균일화하여 대량 생산되는 PEEK O-ring의 치수 안정성을 근본적으로 향상시킵니다.
|
견고한 버진 PEEK 소재로 가공된 PEEK O-링은 견고한 정밀 정적 밀봉 부품입니다. 고무, 나일론, POM 또는 표준 PTFE로 제조된 탄성 씰과는 달리 이 씰은 기존 씰링 재료가 성능을 유지하기 어려운 열악한 환경에서 신뢰할 수 있는 씰링 용량을 제공합니다.
안정적인 분자 구성으로 뒷받침되는 PEEK는 크리프에 대한 저항력이 뛰어납니다. 어닐링 처리는 내부 잔류 응력을 제거하여 이러한 O-링이 온도 변화와 지속적인 압력 속에서 밀봉 표면과 긴밀한 접촉을 유지할 수 있도록 합니다. 장비 유지보수 주기를 대폭 연장할 수 있습니다.
이 소재는 광범위한 윤활유, 냉각수 및 유압유를 견딜 수 있습니다. 가벼운 부식성 물질에 노출되었을 때 부풀어오르거나 용해되거나 부서지는 현상을 방지하여 화학 파이프라인 및 유체 처리 시스템의 정적 밀봉 지점에 적합합니다.
온도 변화가 잦은 가열 챔버 및 장비 내부에 설치되는 PEEK O-링은 일반 플라스틱처럼 부드러워지거나 변형되지 않습니다. 하중이 가해졌을 때 원래의 단면 형상이 보존되어 고온 정적 조건에서 씰링 간격 확장과 지속적인 누출을 방지합니다.
PEEK 베이스 수지에는 가소제나 휘발성 첨가제가 포함되어 있지 않습니다. 고온에서 휘발성 방출이 최소화되어 밀봉된 챔버 내부의 입자 오염이 제거됩니다. 이러한 특성으로 인해 PEEK O-링은 반도체 웨이퍼 처리 장비, 진공 용기 및 의료 멸균 기계에 널리 사용됩니다.
강성 정밀 정적 씰로 분류되는 PEEK O-링은 고온 내성, 뛰어난 크리프 저항성, 화학적 불활성, 낮은 가스 방출 및 고유한 자체 윤활성을 자랑합니다. 이는 주로 정적 밀봉 및 저속 단거리 마이크로 왕복 밀봉용으로 설계되었으며 고주파 장거리 동적 왕복 밀봉 서비스에는 적합하지 않습니다.
버진 등급 PEEK는 휘발성이 매우 낮아 챔버 오염을 방지하고 장기간 진공 작동 중에 크리프에 의한 미세 누출을 방지합니다.
이러한 장치는 약간의 연속적인 움직임과 간헐적인 시작-정지 주기로 작동하므로 정기적인 그리스 보충이 불가능합니다. PEEK의 천연 자가 윤활 특성으로 인해 유지보수가 필요 없는 작동이 가능합니다.
장비는 급격한 온도 변화와 화학 매체 노출에 직면해 있습니다. 표준 플라스틱 씰은 이러한 환경에서 쉽게 부풀어 오르고 품질이 저하됩니다.
-60°C ~ 260°C 범위의 주기적인 온도를 유지하고 반복적인 열 변화 중에 변형과 누출을 방지합니다.
- 맞춤형 PEEK O-링 전문(강성 플라스틱 씰링 요소)
- 고온, 고압, 진공 및 부식성 환경을 위해 설계되었습니다.
- 극한의 작업 조건을 위해 기존의 고무 씰을 대체합니다.
- 숨겨진 누출 및 간헐적인 밀봉 실패 제거
- 장기간 고열에도 크리프 변형 방지
- 진공 상태에서 휘발성 가스 방출 및 입자 오염을 줄입니다.
- 중요한 장비의 안정적인 밀봉 성능을 보장합니다.
- 100% 순수 PEEK 수지만을 사용
- 반도체, 의료, 청정 응용 분야에는 재활용 소재가 없습니다.
- 작업조건, 정밀성 요구, 주문량을 고려하여 자재 선택
- 낮은 가스 방출, 입자 배출 제로, 엄격한 청결 기준 충족
- 고객 도면 또는 표준 사양에 맞게 제작: AS568 / GB/T3452
- 내경(ID) 및 코드 직경의 엄격한 관리
- 긁힘, 찌그러짐, 기공, 균열 및 이물질이 없는 곡선형 밀봉 표면
- 버, 플래시 또는 눈에 띄는 도구 표시가 없습니다.
- 밀봉 영역에서 떨어진 곳에 위치한 금형 파팅 라인(성형 부품의 경우)
- 모든 고급 PEEK O-링에 대한 필수 어닐링
- 가공 및 성형 시 잔류응력 제거
- 열순환에 의한 변형, 틈확대, 누수 방지
- 장기적인 치수 안정성 보장
- 사내 정밀 CNC 워크샵
- 도면이나 샘플을 통한 맞춤화 지원
- CNC가공과 정밀사출성형 모두 가능
- 소량생산과 대량생산에도 일관된 품질
- 반도체 제조장비
- 의료기기 및 멸균 시스템
- 고진공 챔버 및 부품
- 신에너지, 화학, 정밀기기
- 전세계로 수출되는 제품
- 고급 장비 산업 분야의 해외 고객에게 서비스 제공
- 장기적이고 안정적이며 신뢰할 수 있는 씰링 파트너십에 중점을 둡니다.
A1: CNC 가공에는 맞춤형 금형이 필요하지 않으며 처리 시간이 더 빠릅니다. 완전히 비표준 맞춤형 치수를 지원하고 더욱 엄격한 응력 제어 기능을 제공하여 샘플, 소규모 배치 주문은 물론 반도체 및 의료 분야의 고정밀 씰링 응용 분야에 완벽하게 적합합니다. 사출 성형은 표준 크기의 대량 주문에 비용 효율적이지만, 금형 비용이 적용되고 리드 타임이 길어집니다. 도면, 주문 수량, 작업 조건을 공유하시면 그에 따라 가장 적합한 생산 솔루션을 추천해 드립니다.
A2: 고온, 진공 또는 지속적으로 가압되는 환경에 배치된 씰에는 어닐링을 적극 권장합니다. 저압의 실온에서 일반 응용 분야의 경우 평가 시 비용 절감을 위해 공정을 생략할 수 있습니다.
A3: 네 가지 일반적인 근본 원인은 다음과 같습니다.
① 홈은 고무 O-링에 맞도록 설계되어 압축률이 일치하지 않습니다.
② 씰은 어닐링 처리를 건너뛰고 사용 조건에서 잔류 응력이 해제됨에 따라 점진적으로 변형됩니다.
③ 씰링 표면에 눈에 보이는 도구 자국이나 버가 존재합니다.
④ 장비 홈의 가공 정밀도가 좋지 않습니다.
작동 매개변수와 그루브 도면을 친절하게 제공해 주시면 문제를 분석하고 목표 솔루션을 제안해 드리겠습니다.
A4: 지속적인 큰 충격과 심각한 고주파 진동이 있는 시나리오의 경우 신중한 평가가 필요합니다. PEEK는 강성이 높지만 탄성이 낮아 정적 밀봉에 가장 적합합니다. 진동이 심한 환경의 경우 홈 구조를 최적화하거나 충진된 수정 PEEK 등급을 대안으로 탐색하는 것이 좋습니다.
