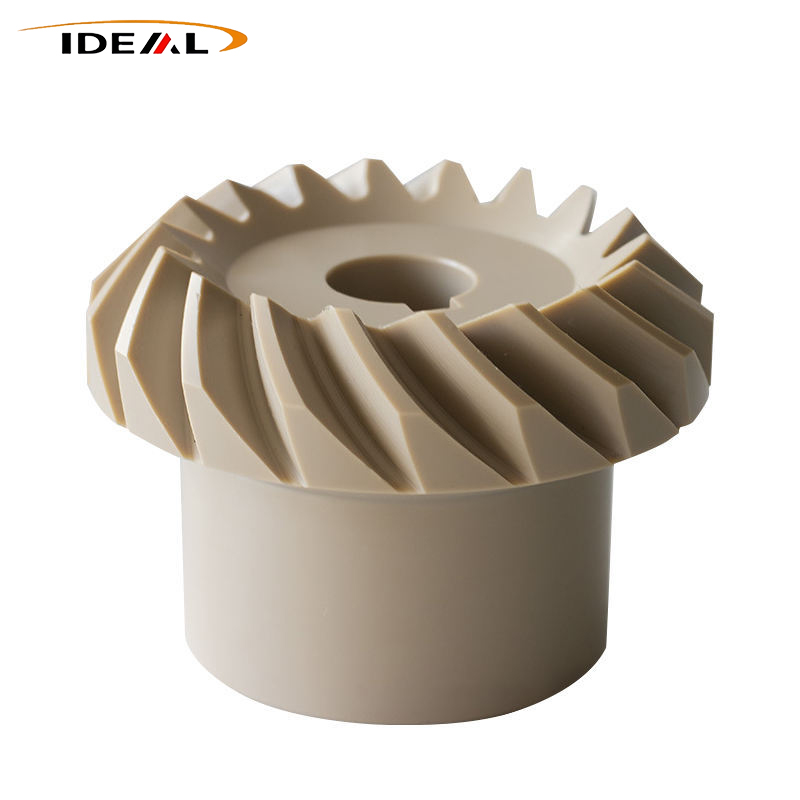

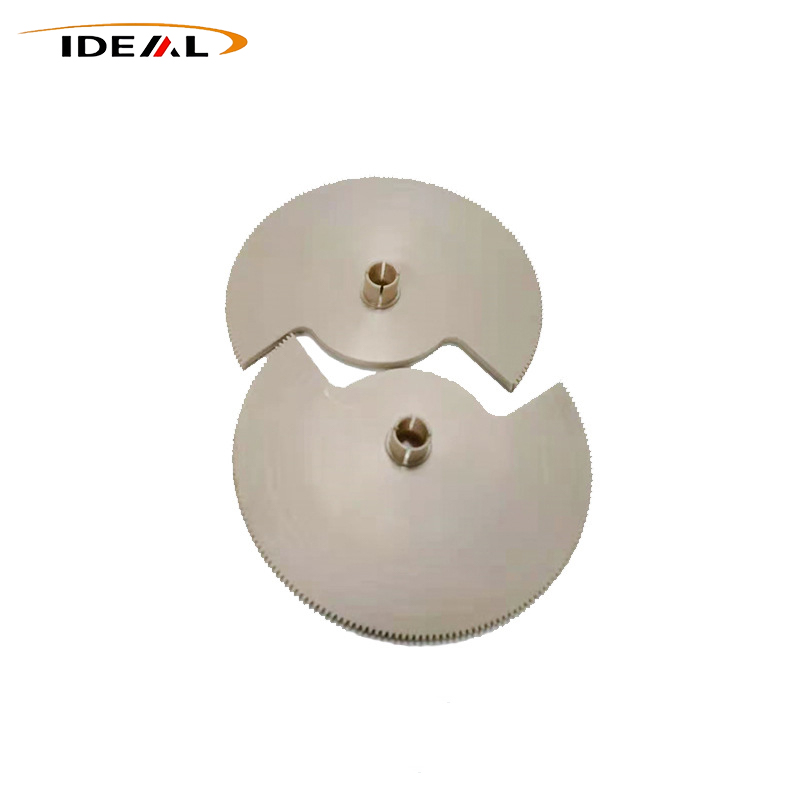

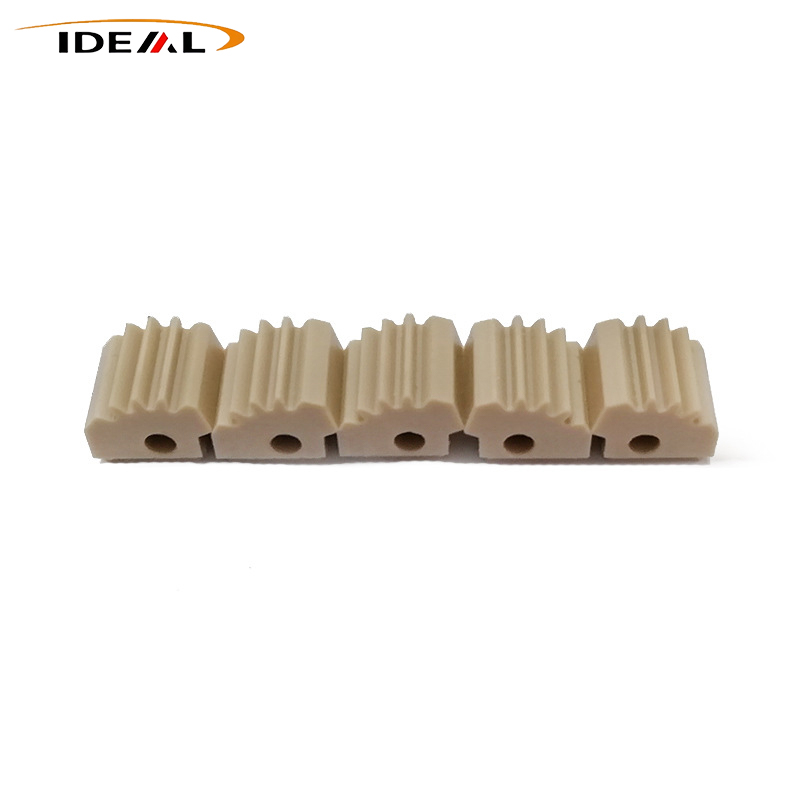

Ideal Plastic 고성능 PEEK 피니언 기어는 고급 정밀 변속기 시스템을 위한 소형 모듈 구동 기어입니다. 기어 어셈블리의 핵심 전원 입력 구성 요소로서 일반적으로 속도 감소, 속도 증가 및 정밀 위치 지정을 위해 더 큰 기어, 웜 기어 및 헬리컬 기어와 결합됩니다. 미니 사이즈 피니언 기어는 맞물림 주기가 잦기 때문에 우수한 내마모성, 피로 저항성 및 치수 안정성이 요구됩니다.
Ideal Plastic 제조업체가 제공하는 PEEK 피니언 기어는 정밀 변속기 세트 내부에서 소형 기어를 구동하는 역할을 합니다. 대형 기어, 웜 기어 또는 헬리컬 기어와 협력하여 감속, 가속 및 정확한 위치 결정 전송을 실현합니다.
대형 표준 기어와 달리 피니언 기어는 훨씬 더 많은 맞물림 주기를 거치면서 작은 모듈과 미세한 톱니 프로파일을 특징으로 합니다. 따라서 재료의 내마모성, 피로 저항성 및 치수 안정성에 대한 높은 요구 사항을 설정했습니다.
1. 전통적인 금속 피니언 기어: 시끄러운 작동 소음, 쉽게 녹슬고 높은 회전 관성
2. 나일론/POM 피니언 기어: 열악한 고온 저항, 빠른 마모 및 빠른 정밀도 손실
PEEK 폴리머의 뛰어난 종합 특성 덕분에 PEEK Pinion Gear는 소형 고주파 전송의 주요 문제점을 해결합니다. 안정적인 정밀도로 장시간 조용하고 유지 관리가 필요 없는 서비스를 지원하며 정밀 자동화, 로봇 시스템 및 의료 기기의 중요한 업그레이드 부품이 됩니다.
소형 모듈 PEEK 피니언 기어를 제조하는 것은 기술적으로 어렵습니다. 일반적인 생산 결함에는 불완전한 캐비티 충전, 형태 왜곡, 잔류 응력 및 치근 균열이 포함됩니다. 우리는 서로 다른 정밀도 요구 사항과 주문량을 충족시키기 위해 두 가지 독립적인 성숙한 프로세스를 채택합니다.
이 제품은 금속, 나일론, POM 미니어처 기어의 일반적인 결함을 극복합니다. 5축 CNC 호빙과 고온 고압 사출 성형으로 지원되는 이 제품은 열악한 작업 조건에서 자동화, 로봇 및 의료 기계를 위한 장기간 조용하고 유지 관리가 필요 없으며 안정적인 정밀 작동을 제공합니다.
이 프로세스는 특히 의료 기기 및 정밀 연구 등급 장비에 사용되는 소형 모듈 비표준 기어의 고정밀 맞춤 주문을 지향합니다.
1. 특수 소형 호빙 커터는 미세 절단을 수행합니다. 2차 마무리를 위해 예약된 가공 여유는 치형 오류와 동심도를 엄격하게 제어합니다.표준 사양 PEEK 피니언 기어의 대량 생산에 최적화되었습니다.
PEEK는 점도가 높고 용융 유동성이 좋지 않아 360~400℃의 정밀 가소화, 160~180℃의 고온 성형, 분할된 압력 유지 및 제어된 냉각을 채택합니다. 이 공정은 작은 톱니 구멍의 불충분한 충진, 수축 구멍, 웰드라인 및 치수 편차 등 일반적인 성형 문제를 효과적으로 해결합니다. 출력 피니언 기어는 균일한 밀도, 전체 치형 및 탁월한 배치 일관성을 갖습니다.
완성된 모든 PEEK 피니언 기어는 치면 미세 연마, 진원도 교정, 응력 안정화 및 전체 치수 검사를 거칩니다. 엄격한 품질 절차를 통해 원활한 메싱, 통일된 공차 및 안정적인 장기 실행 성능을 보장합니다. GuangZhou IDEAL은 PEEK 부품 제조 분야에서 15년 이상의 경험을 보유하고 있습니다. 우리 작업장에는 맞춤형 CNC 가공 및 금형 개발을 다루는 여러 개의 5축 머시닝 센터와 CNC 공작 기계가 갖춰져 있습니다.
우리는 두 가지 생산 워크플로우를 모두 최적화했습니다.
1. 사출 성형 측면: 고온 핫 러너 설계, 느린 분할 충진 및 경사형 고압 유지, 불량한 용융 유동성, 미세 치형 언더필, 불균일한 수축, 피니언 편심, 변형 및 불량한 동심도를 해결합니다.
2. CNC 가공 측면: 특수 코팅된 소형 호빙 커터, 저속 온도 제어 절단 및 100% 경사 어닐링. 커터 열 접착, 톱니 프로파일 스프링백, 버, 뿌리 긁힘 및 응력으로 인한 보어 확대, 피치 이동, 간격 상승 및 변속기 미끄러짐을 방지합니다.
|
목 |
세부 |
|---|---|
| 제품명 | PEEK 피니언 기어 |
| 재료 | 순수 PEEK, 유리 섬유 강화 PEEK, 탄소 섬유 강화 PEEK, 의료/식품 등급 PEEK |
| 색상 | 블랙, 베이지 |
| 표준 모듈 | 0.3, 0.5, 0.8, 1.0, 1.25, 1.5, 2.0 |
| 치아 개수 범위 | 10T-80T; 초소형/대형 치아 수 맞춤 설정 가능 |
| 압력각 | 표준 20°; 요청 시 14.5°, 25° 특수 각도 제공 가능 |
| 내부 구멍 유형 | 둥근 구멍, D형 구멍, 키홈 구멍, 계단식 구멍; 맞춤형 |
| 외경 범위 | 3mm~80mm |
| 가공 정확도 | ±0.01mm; 최대 ±0.005mm의 초고정밀도 |
| 샘플 정책 | 협상 예정 |
| 맞춤 서비스 | 비표준 모듈, 특수 치수, 두께, 편심 구조, 불규칙한 크기 지원 |
PEEK 피니언 기어는 고속 회전, 잦은 맞물림, 높은 단위 마찰 압력 등 가혹한 작동 조건에서 작동합니다. 전체 기계의 전반적인 정확도, 서비스 수명, 소음 수준 및 안정성은 피니언 기어 성능에 크게 좌우됩니다.
PEEK는 탁월한 고온 크리프 방지 기능을 갖추고 있습니다. 장기간의 고속 맞물림 또는 엔진 캐빈 및 난방 생산 장비와 같은 제한된 고온 환경에서 피니언 기어는 톱니 프로파일, 안정적인 보어 치수 및 균일한 톱니 간격을 그대로 유지합니다. 장시간 고온 부하 작동 시 정밀한 오프셋이나 구조적 풀림이 발생하지 않습니다.
본질적인 고체 자체 윤활 및 낮은 마찰 계수를 갖춘 PEEK 피니언 기어는 오일 공급 없이 장기간 무급유 작동을 지원하므로 일상적인 그리스 유지 관리가 필요하지 않습니다. 반복적인 시작 중지 및 지속적인 맞물림을 통해 마모성 먼지가 최소화되고 정지 및 점진적인 마모 위험이 줄어들며 기계적 고장 및 판매 후 유지 관리 비용이 절감됩니다.
PEEK 피니언 기어는 금속 피니언 기어에 비해 70% 이상의 경량화를 실현합니다. 초저 회전 관성은 시작-중지 응답 지연을 크게 줄이고 민감한 동적 움직임을 제공합니다. 로봇, 소형 서보 부품 및 미세 조정 장치의 고정밀 동적 제어 요구 사항을 충족하고 큰 관성, 불규칙한 시작 정지, 부정확한 미세 조정 및 높은 에너지 소비를 포함한 메탈 기어 단점을 해결합니다.
PEEK는 높은 화학적 불활성을 가지고 있습니다. 엔진 오일, 냉각수, 산성 알칼리 용제, 습한 공기 및 해양 염수 분무로 인한 장기간 침식을 방지합니다. 녹이 발생하기 쉬운 금속 기어 및 습기에 민감한 일반 플라스틱 기어와 달리 PEEK 피니언 기어는 화학 처리, 환경 보호, 해양 및 차량 기반 작업 시나리오에서 안정적인 성능을 유지합니다.
수분 흡수율은 0.05% 이하로 주변 습도 변화에 거의 영향을 받지 않습니다. 고온 냉간 교대, 습한 조건 및 장시간 피로 작동 시 톱니 부기, 기어 걸림 및 맞물림 간격 확대를 방지합니다. 전송 정밀도는 전체 서비스 주기 동안 일관되게 유지됩니다.
최적화된 치근 아크 설계와 전문적인 어닐링 안정화로 내부 응력 집중을 제거하고 조밀하고 균일한 내부 구조를 형성합니다. 빈번한 시동 정지, 고속 왕복 운동 및 즉각적인 기계적 충격에 직면할 때 PEEK 피니언 기어는 높은 구조적 인성과 내피로 성능을 보여줍니다. 톱니 균열 및 파손이 거의 발생하지 않아 변속기 어셈블리의 전체 서비스 수명이 연장됩니다.
고온 저항, 잦은 맞물림을 위한 높은 내마모성, 유지 관리가 필요 없는 자체 윤활, 저관성 경량 설계, 저소음 주행 및 안정적인 치수 정확도를 결합한 PEEK 피니언 기어는 소형, 경량, 연속 작동 고정밀 기계 장치에 널리 적용됩니다. 마모가 빠르고 변형되기 쉬우며 소음이 심한 소형 금속/나일론/POM 기어를 대체하는 이상적인 제품입니다.
· 산업 자동화 장비 및 정밀 모션 제어 장치
· 지능형 로봇 및 자동화된 기계 시스템
· 고급 정밀 의료 장비
· 자동차 및 신에너지 차량 탑재 장치
· 정밀전자 및 반도체 생산시설
· 고온 건조, 화학 처리 및 부식 방지 환경 보호 설치
GuangZhou IDEAL은 고성능 엔지니어링 플라스틱으로 제작된 고정밀 변속기 부품의 R&D 및 제조에 중점을 두고 있습니다. 우리는 불완전한 성형 충진, 응력으로 인한 변형, 정밀한 감쇠, 잦은 맞물림 하에서 빠른 마모, 불안정한 배치 일관성 등 미니어처 기어 산업의 일반적인 문제점을 해결합니다.
· 전체 범위 PEEK 소재 선택: 순수 PEEK, 유리 섬유 강화, 탄소 섬유 강화, 의료 등급 및 식품 등급 등급으로 다양한 혹독한 조건(고온, 잦은 맞물림, 저소음, 부식 방지, 클린룸, 경량이 요구되는 프로젝트)에 적응합니다.
· ISO 표준화된 생산, 완벽한 수출 지향 인증 및 안정적인 배송 주기.
· 내구성이 뛰어나고 비용 효율적인 맞춤형 및 대량 주문 PEEK 피니언 기어로 글로벌 B2B 산업용 구매자에게 서비스를 제공하세요.
· 고객은 맞춤형 솔루션과 정확한 견적을 위해 설계 도면, 물리적 샘플 또는 작업 조건 매개변수를 제공할 수 있습니다.
사용 가능한 협력 모드: 도면 기반 맞춤화, 샘플 개발, 5축 CNC 소규모 배치 생산, 사출 대량 생산, OEM 및 ODM 수출 주문.
A1: 기존 나일론 및 POM 피니언 기어는 내열성이 제한되어 있습니다. 100°C 이상에서는 점차 부드러워지고 심하게 마모됩니다. 빈번한 작업으로 인해 톱니가 파손되고 맞물림 간격이 확장되어 정밀도가 저하될 수 있습니다.
이에 비해 PEEK 피니언 기어는 260°C의 연속 고온 환경에서 안정적으로 작동합니다. 크리프 방지, 피로 방지 및 내마모성 특성은 일반 플라스틱보다 훨씬 뛰어나 소형 고주파 전송 시스템에 더 높은 정밀도 안정성과 더 긴 서비스 수명을 제공합니다.
A2: 우리는 전체 범위의 비표준 맞춤화 서비스를 지원합니다. 고객의 CAD 도면, 실제 샘플 및 실제 작동 조건 매개변수에 따라 다양한 비표준 모듈, 특수 톱니 수, 편심 구조 및 불규칙한 치수의 피니언 기어를 개발할 수 있습니다. 소량생산 시제품 가공은 물론 대량생산, OEM/ODM 협력까지 지원합니다.
