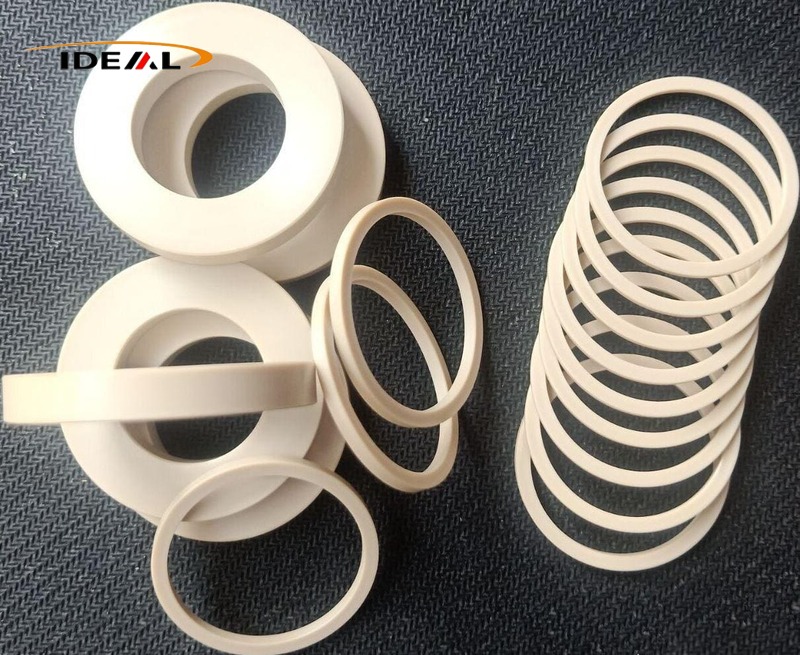

Ideal Plastic 공장의 PEEK 링은 고급 산업 기계 내부에 널리 장착되는 정밀 원형 기능성 부품입니다. 기계적 제한, 밀봉 절연, 마모 차폐, 전기 절연 분리 및 정확한 위치 지정 목적을 동시에 수행합니다. 정교한 정밀 장비의 경우 시장에서 가장 신뢰받는 환형 솔루션이 되었습니다. 저희에게 연락을 환영합니다!
Ideal Plastic은 고성능 중국 PEEK 링을 제공합니다. 금속, 나일론 또는 POM으로 제작된 기존 원형 부품과 비교하여 이 링은 고온 저항성, 고유한 건식 자기 윤활성, 전기 절연성, 내화학성 및 초저 크리프 성능을 하나의 단일 부품에 결합합니다.
이는 단일 고정 부품이 아닌 모든 링 모양의 PEEK 부품을 가리키는 일반적인 포괄적 용어입니다. 균일한 원형 프로파일에도 불구하고 다양한 유형은 다양한 산업 시나리오에 맞는 맞춤형 기능을 제공합니다. 당사의 전체 제품 라인업은 다음과 같습니다:
- PEEK 와셔 및 개스킷
- PEEK 백업 링
- PEEK 밀봉 링
- PEEK 지지링
각 PEEK 링 유형은 씰링 시스템에서 독점적인 핵심 기능을 수행합니다.
- PEEK 백업 링: O-링 및 1차 밀봉 링을 물리적으로 보호하여 압출 손상을 방지합니다.
- 씰링 링: 유체 매질 침투를 차단하는 핵심 장벽 역할을 합니다.
- O-링: 안정적이고 신뢰할 수 있는 밀봉 성능을 유지하기 위해 지속적인 탄성 예압을 제공합니다.
절연 개스킷 및 마찰 쌍 마모 링으로 널리 사용되는 폴리에테르에테르케톤 링은 회전 샤프트와 장비 공동 사이에 설치됩니다. PEEK 고유의 자가 윤활 특성을 활용하여 오일이 없는 건조 마찰을 지원함으로써 다음과 같은 주요 운영상의 이점을 제공합니다.
- 마찰 및 부품 마모를 크게 줄입니다.
- 고가의 금속 샤프트 및 장비 하우징을 마모 손상으로부터 보호합니다.
- 기계적 작동 소음을 효과적으로 낮춥니다.
- 변속기 어셈블리의 서비스 수명을 대폭 연장
고성능 스냅 링 및 리미트 칼라 역할을 하는 이 링은 기계적 위치 지정에 탁월합니다. 뛰어난 크리프 방지 특성으로 인해 가혹한 고온 및 고압 조건에서도 안정적인 정밀도를 유지하며 다음과 같은 장점이 있습니다.
- 움직이는 부품의 축방향 변위를 안정적으로 제한하고 조립 유격을 고정합니다.
- 장기간의 고열 및 지속적인 압력 하에서도 완전한 치수 무결성을 유지합니다.
- 장기간 장비 작동 시 부품 오프셋 및 위치 이탈 방지
- 일관되고 정밀한 기계적 작동 정확도 유지
기존 금속 링보다 우수한 PEEK 링은 다양한 산업 장비에 대한 강력한 환경 적응성과 다기능 성능을 갖추고 있습니다. 핵심 애플리케이션 장점은 다음과 같습니다.
밀봉을 돕고 진동을 줄이며 작동 소음을 줄이기 위해 펌프, 밸브 및 회전식 어셈블리에 적합합니다.
유압유, 냉각수, 약산, 약알칼리 및 염수 분무로 인한 침식 방지
약액 시스템 및 해양 해양 기계의 핵심 내부 부품을 보호합니다.
기존 금속 링에서 흔히 발생하는 녹 발생을 효과적으로 방지합니다.
PEEK의 높은 융점, 높은 용융 점도 및 빠른 결정화 속도는 정밀 환형 부품에서 잔류 응력, 싱크 마크, 변형 및 원형성 불량과 같은 가공 결함을 유발할 수 있습니다. 이러한 문제를 해결하고 장기적으로 일관된 치수 안정성을 보장하기 위해 표준화된 제조 솔루션을 채택합니다.
다양한 배치 및 정밀 요구 사항에 맞는 정밀 CNC 가공 및 고온 정밀 사출 성형
표준 전문 후처리가 두 가지 생산 방법 모두에 적합합니다.
가공 결함을 효과적으로 제거하고 최종 응용 분야의 지속적인 치수 안정성을 보장합니다.
이 제조 경로는 벽이 얇은 링, 큰 직경의 링, 반도체 CMP 링, 의료용 환형 부품, 슬롯형/계단식 특수 형상 링, 비표준 맞춤형 부품 및 소규모 배치 R&D 샘플에 적합합니다. 금형 개봉이 필요하지 않습니다. 엔지니어링 도면이나 실제 샘플을 기반으로 한 맞춤 주문은 전적으로 허용됩니다.
뛰어난 가공 정밀도를 자랑하며, 치수 공차는 ±0.01mm에 이릅니다. 원형성과 평탄성이 잘 제어됩니다. 가공 후 전용 어닐링을 통해 내부 응력을 철저하게 완화시켜 시공 후 영구변형이 발생하지 않습니다.
즉, 벽이 얇고 직경이 큰 PEEK 링을 처리할 때 CNC 가공은 여전히 실질적인 장애물에 직면해 있습니다. 공작물은 클램핑 힘으로 인해 변형되는 경향이 있습니다. 재료 반동은 절단 직후에 발생합니다. 평탄도와 원형도는 안정화하기 어렵습니다. 과도한 절삭열로 인해 PEEK 소재의 일부가 녹아 버가 형성되고 표면 질감이 거칠어집니다.
1. 클램핑 장력을 줄이기 위해 부드러운 접촉면을 갖춘 공구 고정 장치를 채택합니다.
2. 얕은 절단 깊이로 층상 절단을 수행합니다. 공작물은 거친 가공 직후 어닐링을 거쳐 정밀 절단이 진행됩니다.
3. 절단 매개 변수는 날카로운 절단 도구와 함께 미세 조정됩니다.
4. 가공물을 대량의 냉각수에 담그는 대신 미스트 냉각 방식을 채택했습니다.
사출 성형은 표준 플랫 링, 고정 링 및 리미트 칼라에 대한 대량 산업 주문에 적합합니다. 대량 생산으로 단위 생산 비용이 크게 감소합니다. 홈과 계단이 있는 복잡한 구조를 한 번에 성형할 수 있어 전체 배치에 걸쳐 탁월한 치수 일관성을 제공합니다.
그러나 PEEK 사출 성형은 본질적인 어려움을 안고 있습니다. 용융점도가 극도로 높기 때문에 유동성이 좋지 않습니다. 벽이 얇은 링은 종종 불완전한 충전, 싱크 마크 및 명백한 용접선으로 인해 어려움을 겪습니다. 급속한 결정화는 성형 중에 막대한 내부 응력을 발생시켜 제품이 탈형되면 뒤틀림이 발생합니다.
1. 정확한 가소화 온도는 380℃에서 420℃ 사이로 조절됩니다.
2. 더 나은 유체 흐름을 위해 금형 러너와 게이트 구조가 재설계되었습니다.
3. 분할된 압력 유지와 경사 냉각은 용융물 충전 결과를 향상시키는 반면 항온 금형은 천천히 냉각됩니다.
4. 성형 응력을 완전히 완화하기 위해 성형 후 경사 어닐링을 배열합니다.

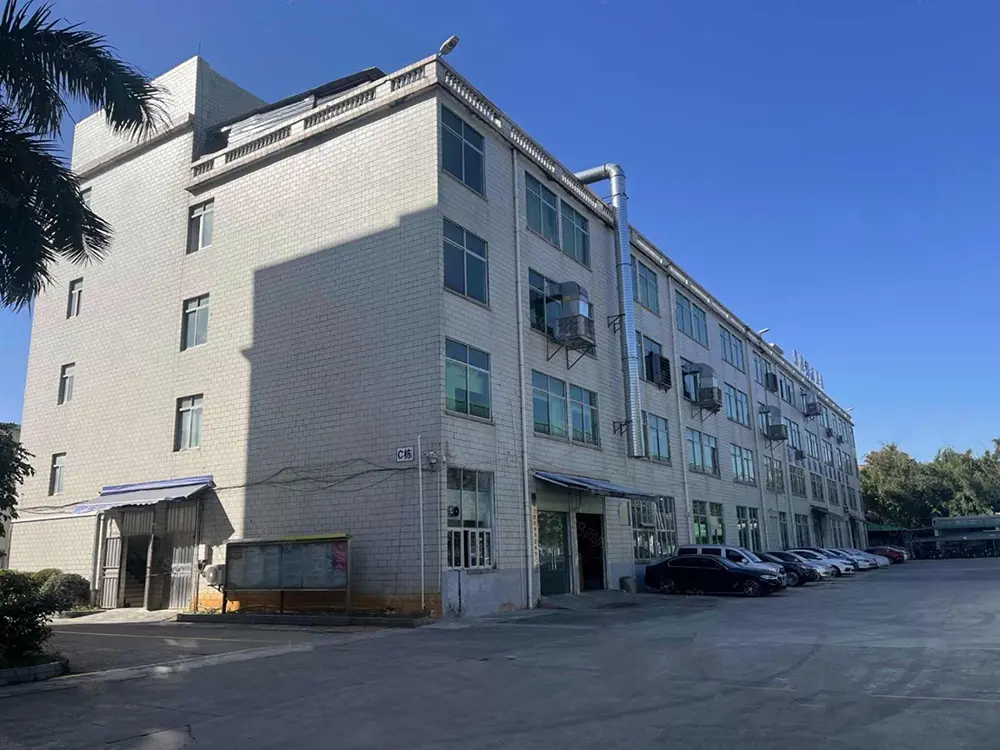

- PEEK 환형 부품 연구개발 및 제조 전문업체
- 통합 기능: 사내 재료 R&D, 금형 개발, 정밀 CNC 가공, 고온 사출 성형
- 까다로운 제품에 대한 전문성: 고정밀, 얇은 벽, 대구경 및 불규칙한 모양의 폴리에테르 에테르 케톤 링
- 최적화된 프로세스는 불충분한 용융 충진, 응력으로 인한 변형, 불량한 평탄도 및 일관되지 않은 배치 간 성능 등 업계의 일반적인 문제를 해결합니다.
- 원자재 조달, 생산 및 후처리를 포괄하는 전체 주기 품질 관리
- 100% 순수 PEEK 펠릿만을 사용합니다. 재활용 또는 혼합 재료는 금지됩니다.
- 요청 시 배치당 COA(분석 인증서) 제공 가능
- 사용 가능한 재료 등급:
- 버진 PEEK1000
- 30% 유리 섬유 강화 PEEK(GF30)
- 30% 탄소 섬유 강화 PEEK(CF30)
- PTFE 변형 PEEK
- ESD 정전기 방지 PEEK
- 의료용 PEEK
- 표면에 기포, 핀홀, 싱크 마크, 균열, 뒤틀림, 박리 또는 눈에 띄는 용접선이 없습니다.
- 내부 보어, 외부 원 및 끝면이 완전히 디버링되었으며 날카로운 모서리가 없습니다.
- 모서리 치핑, 깊은 긁힘, 오일 오염은 엄격히 금지됩니다.
- 클린룸 등급 PEEK 링의 경우: 먼지와 미세 입자 잔류물이 없는 표면
- 표준부품 : 공차 ±0.05mm
- 고정밀 커스텀 부품: 공차 ±0.01mm
- 진원도, 평탄도, 벽두께 균일성, 직각도에 대한 엄격한 검사
- 걸림이나 헐거움을 방지하기 위해 안정적인 조립 간격을 보장합니다.
- 뒤틀림 방지를 위한 얇은 벽 링의 추가 평탄도 검사
- 모든 정밀 등급 폴리에테르 에테르 케톤 링은 처리 후 경사 어닐링을 거칩니다.
- CNC 가공이나 사출성형 시 발생하는 잔류응력 제거
- 장기간 고온, 연속압력 사용시 형상변화, 치수변형, 크리프 불량 방지
- CNC 터닝 및 밀링
- 고온 사출 성형
- 글로벌 산업 고객을 위한 도면 기반 맞춤형 제조
- 제품 범위: 순수, 탄소 섬유 강화 및 정전기 방지 변형 PEEK 부품(웨어 링, 위치 지정 부품)
- 자동차 전자
- 반도체 전송 장비
- 해양유체 제어 시스템
- 유연한 MOQ
- 믿을 수 있는 리드타임
- 전 세계 산업 고객을 위한 맞춤형 고성능 플라스틱 부품
Peek Support Ring은 높은 온도에서도 안정적인 구조적 강도를 유지하고 장기간의 열 응력 하에서 연화, 영구 변형 및 변형을 방지합니다.
일반적인 배포에는 자동차 전자 어셈블리, 신에너지 모터 내부 구조, 고온 센서 제한 부품, 산업용 난방 장비 및 빈번한 열 순환에 노출되는 항공우주 하드웨어가 포함됩니다.
낮은 고유 마찰 계수 덕분에 PEEK는 연속 동작 중에 마모 잔해를 제한적으로 생성하고 밀봉된 하우징 내부의 오일 오염을 방지합니다. 탄소 섬유 충전 및 PTFE 수정 변형은 고하중 시나리오에서 내마모성을 더욱 향상시킵니다.
일반적인 응용 분야: 로봇 조인트 마모 인서트, 변속기 스러스트 링, 펌프 및 밸브용 회전 마모 부품, 반도체 전송 라인 및 오일 프리 의료 장비.
지속적인 압력과 열은 PEEK의 영구 변형을 거의 유발하지 않습니다. 조립 간격은 수년 동안 일정하게 유지되어 축 풀림과 위치 오프셋을 효과적으로 방지합니다. 이러한 장점으로 인해 정밀 포지셔닝 구조에 대한 최고의 선택이 되었습니다.
적용 가능한 시나리오: 정밀 기기용 부품 제한, 웨이퍼 핸들링을 위한 위치 지정 인서트, 광학 테스트용 절연 스페이서 및 맞춤형 정밀 툴링 부품.
이 링은 유압유, 냉각수, 약산, 약알칼리, 유기 용제 및 해안 염수 분무를 견딜 수 있습니다. 금속 부품에서 나타나는 녹 문제가 없으며 범용 플라스틱에서 흔히 발생하는 팽창 및 가수분해 위험도 방지됩니다.
이 제품은 화학 펌프 및 밸브 어셈블리, 해양 유체 제어 장비, 해양 테스트 장비 및 자동차 냉각 시스템 하드웨어에 널리 장착됩니다.

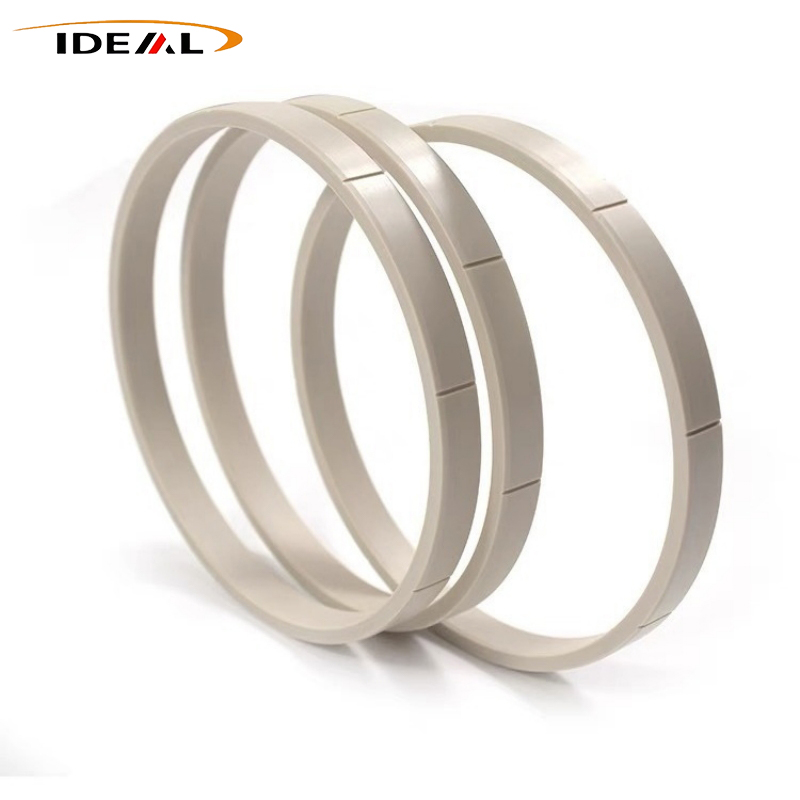

A1: 우리는 PEEK 플랫 링, PEEK 유지 링, PEEK 스텝 링, PEEK 그루브 링, PEEK CMP 링 및 PEEK 스러스트 링을 제조합니다.
A2: 그렇습니다. PEEK는 자체 윤활 특성을 갖고 있습니다. 오일 오염 없이 장기간 건식 마찰 작업을 지원하며 클린룸, 의료 기계, 식품 가공 장비 및 진공 장치에 완벽하게 맞습니다.
A3: 상호 교환 사용은 권장되지 않습니다.
1) PEEK 백업 링을 주요 밀봉 요소로 사용하지 마십시오. 그렇지 않으면 지속적인 유체 누출이 발생합니다.
2) 고압 밀봉용 개스킷을 교체하기 위해 PEEK 와셔를 사용하지 마십시오. 평탄도가 충분하지 않으면 중간 정도의 누출이 발생합니다.

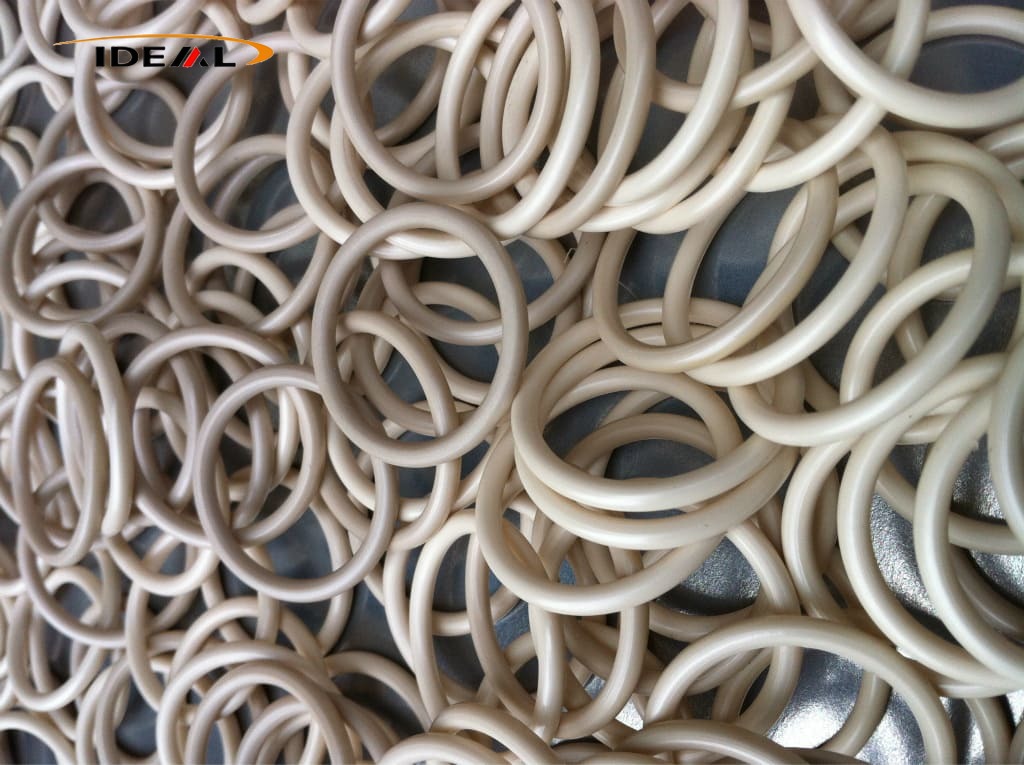

3) PEEK O-링은 고무 O-링과 동일한 탄성 밀봉 효과를 제공할 것으로 기대하지 마십시오.
