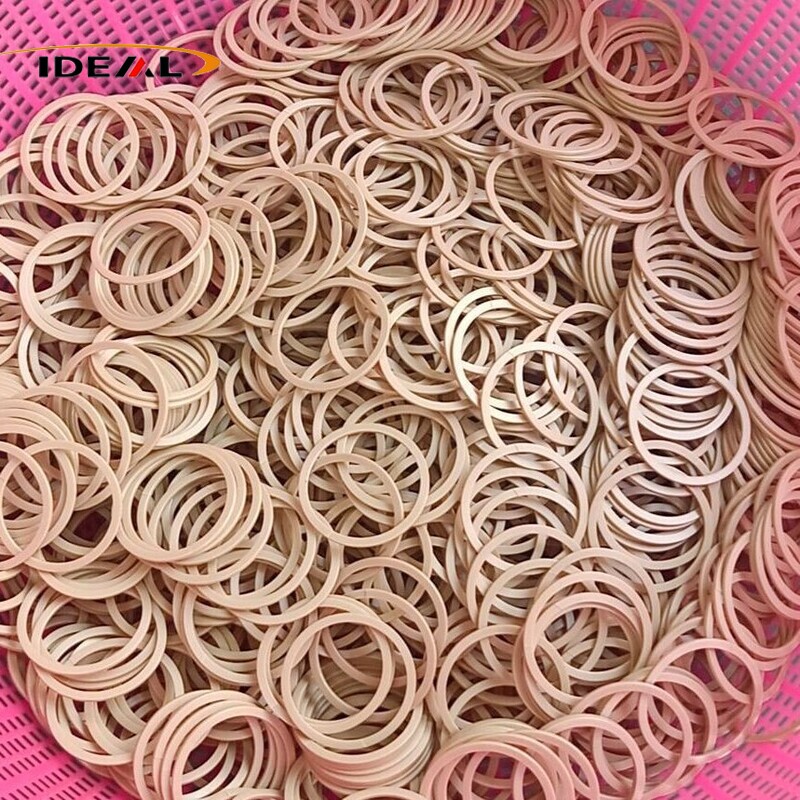

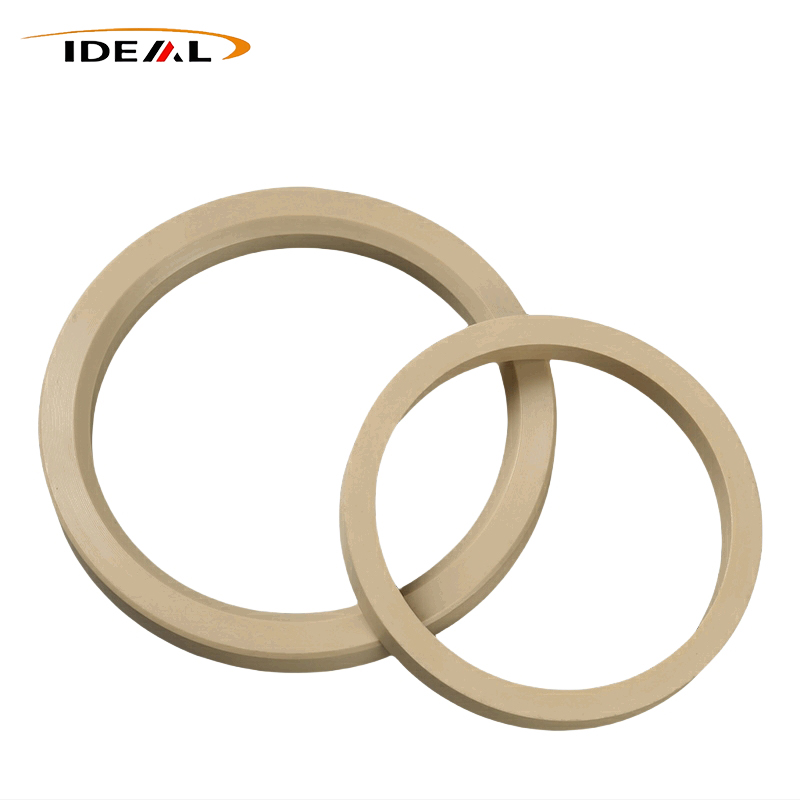

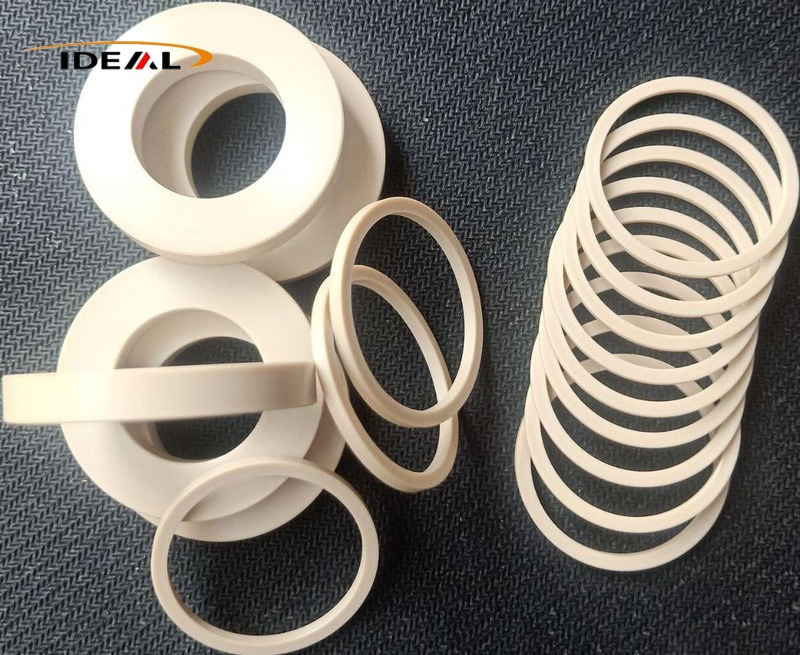

Ideal Plastic Factory의 PEEK 밀봉 링은 밀봉 및 지지용으로 설계된 고성능 엔지니어링 플라스틱 부품으로, 높은 강성과 내크리프성을 특징으로 합니다. 응력 제거 어닐링으로 보완된 정밀 CNC 가공 및 고온 사출 성형을 사용하여 제조된 이 제품은 높은 치수 정확성과 일관된 배치 간 품질을 제공합니다. 비표준 도면, 소량 샘플링, 대규모 수출 주문을 기반으로 맞춤형 생산을 지원합니다.
PEEK 씰링 링 제공이상적인 플라스틱 공장폴리에테르에테르케톤 기본 재료로 제조된 고성능 환형 밀봉 및 지지 부품입니다. 고객은 일반적으로 동적 및 정적 밀봉 홈 내부에 완벽하게 맞는 가이드 링, 지지 링 및 돌출 방지 백업 링으로 이를 배포합니다.
이러한 환형 구성 요소는 동작 안내, 마모 방지, 구조적 하중 지지, 씰 돌출 방지 등 여러 가지 실용적인 목적을 동시에 수행합니다. 주목할 만한 주요 세부 사항 중 하나는 거의 모든 독립형 폴리에테르에테르케톤 밀봉 링이 고무 고유의 탄성 특성이 부족하다는 것입니다. 적절한 밀봉 성능을 위해서는 보조 탄성 부품과 일치해야 합니다.
PTFE 및 나일론 씰링 링과 함께 설정하면 PEEK 대안은 고열, 고압 및 부식성 화학 유체와 같은 극한 작업 조건에서 크리프에 대한 저항력이 훨씬 더 강력해집니다. 이는 냉간 흐름 변형, 치수 변화 및 조기 파손을 포함하여 기존 씰에서 볼 수 있는 반복되는 산업적 문제점을 효과적으로 해결합니다. 이러한 신뢰할 수 있는 특성 덕분에 다양한 분야의 고급 산업 장비용 씰링 어셈블리에 널리 통합됩니다.
실제 작동에서 폴리에테르에테르케톤 밀봉 링은 열, 마찰 및 크리프 변형을 견디는 견고한 슬라이딩 표면 역할만 합니다. 효과적인 밀봉에 필요한 모든 압축 예압은 O-링 및 금속 동력 스프링과 같은 외부 탄성 하드웨어에서 비롯됩니다. 이러한 핵심 차이점은 폴리에테르에테르케톤 밀봉 링을 고체 고무 밀봉 링과 근본적으로 차별화시킵니다.
고압 환경에서 탄성 씰링 링은 유체 매체에 의해 씰링 홈 내의 작은 조립 틈으로 쉽게 강제로 삽입됩니다. 이러한 지속적인 압착은 결국 엘라스토머의 전단 파열을 유발합니다.
견고한 장벽으로 설치된 PEEK 백업 링은 O-링이 틈새로 돌출되는 것을 차단합니다. 이 설정은 전체 씰링 시스템의 전체 압력 등급을 높이고 한 쌍의 O-링의 서비스 수명을 크게 연장합니다.
왕복 또는 회전 운동을 위해 피스톤과 피스톤 로드에 장착된 이 링은 측면 하중을 흡수하고 정확한 축 정렬을 유지합니다. 기계 구성 요소 간의 직접적인 금속 간 접촉을 방지하고, 장비 작동 중에 발생하는 방사형 편향을 상쇄하며, 고르지 않은 측면 하중으로 인해 발생하는 손상으로부터 내부 밀봉 요소를 보호합니다.
|
목
|
사양 세부정보
|
|---|---|
|
제품명
|
PEEK(폴리에테르 에테르 케톤) 밀봉 링
|
|
사용 가능한 재료
|
충전되지 않은 순수 PEEK, 탄소 섬유 충전 PEEK, 탄소 섬유 + 흑연 + PTFE 복합 윤활 처리된 변형 PEEK
|
|
색상 옵션
|
베이지(천연 PEEK), 블랙(채워진 수정 등급)
|
|
제조공정
|
CNC 정밀가공 / 고온정밀사출성형
|
|
치수 공차
|
CNC 가공: ±0.02~±0.05mm사출 성형: ±0.08~±0.10mm
|
|
표면 거칠기
|
CNC 가공: Ra 1.6 – Ra 3.2사출 성형: Ra 3.2 – Ra 6.3
|
|
인증
|
ISO9001, RoHS, REACH
|
|
제품 유형
|
PEEK 가이드 링, 내마모성 지지 링, PEEK 백업 링
|
동적 회전 및 왕복 밀봉 지점을 위해 설계된 폴리에테르에테르케톤 밀봉 링은 변동하는 압력과 온도에서도 안정적인 치수를 유지합니다. 내장된 크리프 방지 및 저온 흐름 방지 특성은 주기적 이동 중에 영구적인 형태 왜곡을 방지합니다. 고유한 저마찰 특성을 통해 반복적인 기계적 충격을 견디고 일관된 내마모성을 제공합니다.
탄성 반동에 의존하는 유연한 고무 씰과 달리 PEEK 씰링 링은 높은 구조적 강성을 특징으로 하여 동적 기계적 씰링 구조의 정확한 위치 지정을 지원합니다.
연속적인 교대 하중과 온도 변화 하에서 재료는 영구 변형을 방지합니다. 긴 작동 주기 동안 씰링 인터페이스가 잘 맞는 상태를 유지하므로 회전 샤프트 및 선형 모션 씰링 어셈블리에 이상적입니다.
자연스러운 저마찰 특성으로 결합 하드웨어의 마모가 최소화됩니다. 상대 이동이 빈번한 장비의 경우 이러한 밀봉 링은 입자 생성을 차단하고 자동화 및 의료 장치에서 흔히 발생하는 오일 프리 작업 조건을 수용합니다.
PEEK는 유압 매체, 절삭유 및 약한 부식성 용액과 접촉할 때 안정적인 물리적 형태를 유지합니다. 비산화성 화학 작용제에 의해 성능 저하 및 팽창이 거의 발생하지 않으므로 적당히 공격적인 환경에서 작동하는 유체 제어 장비에 적합합니다.
이러한 슬라이딩 요소는 Stepseals 및 Glyd Rings를 포함한 결합된 씰링 구성을 위해 설계되었으며 항상 O-링 엘라스토머와 쌍을 이루어 작동합니다.
O-링은 일관된 예압력을 제공하는 반면 PEEK 슬라이딩 표면은 공정 유체 및 마찰 대응물과 직접 접촉합니다. 이는 미끄럼 마모 방지 및 유체 봉쇄를 담당합니다. 이러한 제품은 고압 왕복 유압 실린더 및 회전 밀봉 어셈블리에 광범위하게 적용됩니다.
지정된 홈 내부에 장착되면 탄성 부품(대부분의 경우 O-링)이 압축되어 반경 방향 예압력이 생성됩니다. 이 일정한 힘은 외부 샤프트 표면이나 내부 실린더 벽과 같은 짝을 이루는 밀봉 표면에 대해 PEEK 밀봉 링을 단단히 누릅니다.
정밀하게 가공된 끝면을 갖춘 PEEK 링은 미세한 틈을 메우고 유체 누출을 차단하기 위해 밀접하게 맞습니다. 내부 매체 압력이 상승하면 씰 링에 더 큰 압축이 가해집니다. 그에 따라 일치하는 표면 사이의 접촉 압력이 증가하여 압력에 의해 활성화되는 자체 조임 밀봉 성능이 가능해집니다.
탄성 부품은 지속적으로 안정적인 예압 압력을 출력하여 PEEK 밀봉 링이 움직이는 결합 표면에 항상 단단히 부착된 상태를 유지합니다.
시스템 유체 압력은 각 PEEK 링의 후면에 작용합니다. 밀봉 립을 바깥쪽으로 밀어 접촉 특정 압력을 높여 지속 가능한 자체 조임 밀봉 효과를 형성합니다.
U자형 PEEK 슬라이딩 쉘은 내부에 금속 동력 스프링을 담고 있습니다. 설치 시 압축된 스프링이 바깥쪽으로 확장되어 PEEK 슬라이딩 링이 열리도록 지지하고 밀봉을 위한 초기 접촉 예압을 형성합니다.
장기간 작동하면 온도 변화와 경미한 마모가 발생합니다. 내부 스프링은 치수 변화를 보상하기 위해 점진적으로 반동하며 전체 서비스 주기 동안 안정적인 밀봉 접촉 압력을 유지할 수 있습니다.

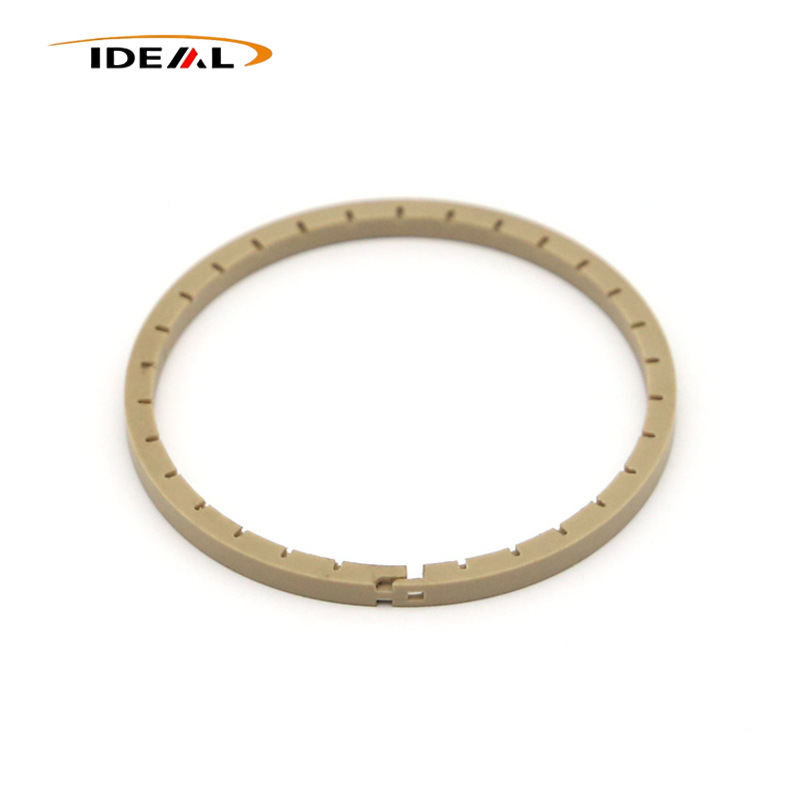

분할 절단은 밀봉 홈에 설치를 단순화하기 위해 독점적으로 설계되었습니다.
나선형 노치:조립 및 압축 후에 나선형 절단의 두 측면이 서로 반대 방향으로 이동하여 완전히 닫힙니다. 누출 경로가 크게 제거되어 이 설계는 거의 0에 가까운 유체 누출이 필요한 고압 시나리오에 적합합니다.
직선 절단 및 단순 각진 절단:설치 후 노치 위치에 미세한 누수 간격이 남아 있습니다. 이러한 스타일은 누출이 전혀 발생하지 않는 고압 동적 밀봉에는 적용되지 않습니다.
이러한 이유로 나선형 분할 링 또는 견고한 일체형 언슬릿 링은 고압 동적 씰링 응용 분야에서 여전히 최고의 선택입니다.
크리프 저항성, 열 안정성, 화학적 불활성 및 내마모성의 결합된 강점 덕분에 폴리에테르에테르케톤 씰링 링은 고열, 강한 압력, 부식성 환경 및 초청정 작업 환경에서 작동하는 고급 산업 기계에 널리 사용됩니다.
고압 유압 실린더, 서보 밸브 및 밸브 매니폴드의 밀봉 홈 내에 지지 링 또는 백업 링으로 적용됩니다. 높은 유체 압력으로 인한 돌출을 효과적으로 차단하고 일치하는 씰링 부품의 서비스 주기를 연장합니다. 양방향 압력 조건의 경우 이러한 링을 씰링 어셈블리의 양쪽에 설치할 수 있습니다.
다운홀 도구 및 웰헤드 씰링 어셈블리에 일반적으로 장착됩니다. 극심한 열, 고압 및 부식성 오일-가스 매체 다운홀에 직면한 강력한 크리프 방지 기능은 안정적인 장기 작동을 보장합니다. 초고압 서비스 조건에는 견고한 비분할 통합 링을 적극 권장합니다.
진공 챔버 및 공정 가스 파이프라인 밸브에 사용됩니다. FFKM/O-링 씰을 보호하는 초저 가스 방출을 위해 충전되지 않은 순수 PEEK 등급이 여기에 필수입니다. 탄소 충전 PEEK 변형은 이러한 응용 분야에 완전히 금지됩니다.
반응기 커넥터 및 고압 필터 파이프라인에 설치됩니다. 이 링은 산, 알칼리 및 다양한 유기 용매에 노출될 때 안정적인 성능을 유지합니다.
수소 에너지 밸브 및 에너지 저장 테스트 장비의 고압 유체 밀봉에 적합합니다.
엄격한 청결 기준을 요구하는 넓은 온도 범위와 반복적인 멸균 주기에 노출되는 유체 밸브 어셈블리에 이상적입니다.
- 중요한 산업 장비를 위한 고성능 PEEK 씰링 링에 중점을 둡니다.
- 맞춤형 디자인과 안정적인 대량생산을 전문으로 합니다.
- 목표 : 표준제품이 해결할 수 없는 씰링 불량 해결
- 고압에서 씰이 돌출되거나 파손됨
- 고온에서 변형, 뒤틀림, 누출이 발생함
- 화학유체에 부식되거나 팽윤됨
- 왕복/회전 운동 시 빨리 마모됨
- 치수 불일치로 인해 조립 불량 발생
- 계획되지 않은 가동 중단 시간 및 높은 유지 관리 비용
- 우리는 잔류 응력, 평탄도 및 결정화 수축을 제어합니다. 이는 대부분의 공급업체가 무시하는 핵심 요소입니다.
- 당사의 씰은 고온 및 고압에서도 안정적으로 유지됩니다.
- 급격한 변형이 없고, 누출이 없고, 결합면에 긁힘이 없습니다.
- 서비스 수명이 길어지고 유지보수 중단이 줄어듭니다.
- 신뢰할 수 있는 두 가지 공정: 정밀 CNC 가공 및 정밀 사출 성형
- 치수 안정화를 위해 모든 PEEK 씰에 대한 필수 어닐링
- 자재부터 완제품까지 전 과정의 품질관리
- 배송 전 100% 육안 및 치수 검사
- 다음을 위한 맞춤형 재료 구성:
- 내마모성
- 내식성
- 단열 성능
- 동적 작업조건(회전/왕복)에서도 안정적임
- 우수한 화학적 호환성 및 구조적 안정성
- 유압 시스템
- 자동 생산 설비
- 의료용 유체 제어 기계
- 전세계 정밀기기 및 산업자동화
- 전문 엔지니어링 플라스틱 씰링 부품 제조업체
- 성숙한 PEEK 가공 경험
- 안정적인 품질, 안정적인 배송, 글로벌 서비스
- 고성능 씰이 필요한 산업 고객을 위한 장기 파트너
A1: 아니요. PEEK는 탄성이 거의 없는 높은 강성을 자랑합니다. 견고한 밀봉에 필요한 모든 압축 예압은 O-링 또는 금속 동력 스프링을 통해 전달됩니다. PEEK는 마모와 화학적 침식을 방지하는 내구성 있는 슬라이딩 표면 역할만 합니다.
A2: 합리적인 압력 범위 내에서 자체 조임 메커니즘은 접촉 압력을 높이고 밀봉 효과를 향상시킵니다. 압력이 정격 임계값을 초과하면 적절하게 장착된 백업 링 없이 씰이 돌출되어 손상되어 즉시 전체 씰링이 실패하게 됩니다.
A3: 대부분의 작동 조건에서 견고한 지지 및 보호 구성 요소로 작동합니다. 본질적인 탄성이 부족하기 때문에 완전한 밀봉 시스템을 형성하려면 O-링과 같은 탄성 밀봉과 함께 조립되어야 합니다.
A4: 전혀 권장되지 않습니다. 탄소 필러는 가스 방출 및 미립자 오염 위험이 있습니다. 반도체 생산 환경에서는 순수한 비보강 PEEK 소재만 허용됩니다.
