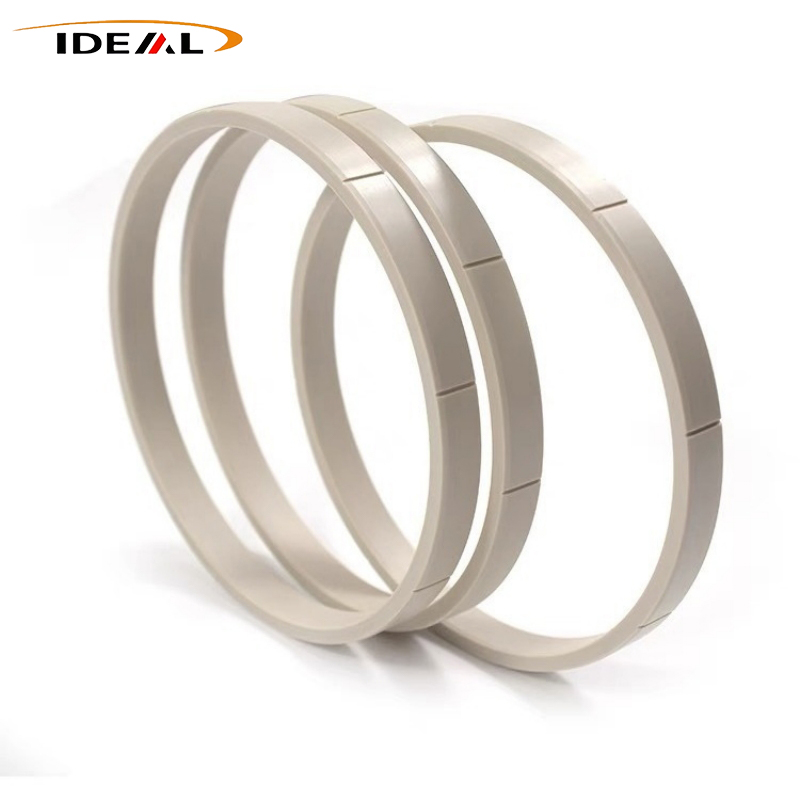

열적, 화학적, 마찰적 부하가 결합된 상태에서 작동하는 최신 기계 어셈블리는 밀봉 및 백업 구성 요소에 대한 높은 기대치를 제시합니다. 많은 기존 폴리머 구성 요소는 지속적인 주기적인 스트레스로 인해 급속히 성능이 저하되어 하드웨어 유지 관리가 자주 발생하고 계획되지 않은 운영 중단이 발생합니다. 기술 팀은 부품 런타임을 연장하기 위해 재료별 동작, 조립 제약 조건 및 작동 조건 일치를 이해해야 합니다.엿봄 반지복잡한 산업용 하드웨어 내부에서 흔히 발생하는 다양한 오류 모드를 해결하는 균형 잡힌 다차원 성능을 제공합니다.
폴리에테르에테르케톤은 광범위한 작업 범위에서 안정적인 기계적 출력으로 알려진 방향족 열가소성 폴리머 계열에 속합니다. 기본 수지에는 다양한 충전재를 혼합하여 대상 조립 요구 사항에 맞게 내마모성, 강성 및 열 전도성을 수정할 수 있습니다. 각 필러 변형은 엔지니어가 최종 사양을 결정하기 전에 평가해야 하는 뚜렷한 절충안을 제공합니다.
본질적인 재료 안정성은 연장된 서비스 주기의 기초를 형성합니다. 낮은 수분 흡수율은 부품이 습한 공기나 수성 작동 유체와 접촉할 때 치수 변화를 최소화합니다. 추가 할로겐 첨가제 없이 기본 폴리머 구조에 난연성이 내장되어 있어 예상치 못한 열 현상에 노출된 장비의 신뢰성을 높여줍니다. 열팽창은 열가소성 수지 중에서 상대적으로 낮게 유지되어 뜨거운 작동 상태와 차가운 작동 상태 사이의 하드웨어 주기에 따른 치수 일관성을 유지합니다.
필러 옵션은 기준선 특성을 수정합니다. 탄소 섬유 혼합물은 압축 강도와 열 전도성을 향상시킵니다. PTFE 분말 첨가제는 동적 접촉 인터페이스의 표면 마찰을 더욱 낮춥니다. 유리 섬유는 강성을 향상시키지만 특정 결합 금속 표면에 대한 연마 상호 작용을 증가시킬 수 있습니다. 일반 사양 데이터 시트만을 기준으로 수정된 등급을 선택하는 것보다 필러 구성을 정확한 매체, 압력 및 동작 매개변수에 맞추는 것이 중요합니다.
씰링 및 백업 구성요소는 글랜드 캐비티 내부에 설치되면 지속적인 압축 응력을 받습니다. 크리프는 시간이 지남에 따라 정적 압축력에 의해 유발되는 느린 영구 변형을 나타냅니다. 허용 가능한 임계값을 초과하여 크리프가 축적되면 예압력이 떨어지고 누출 경로가 열리고 밀봉 효과가 저하됩니다. 고품질 폴리에테르에테르케톤 소재는 고온 작동 상태에서도 크리프 현상을 억제하여 하드웨어가 긴 작동 간격 동안 적절한 계면 접촉력을 유지하도록 돕습니다.
반복적인 기계적 피로는 부품 성능 저하의 또 다른 주요 원인을 나타냅니다. 왕복, 회전 또는 압력 순환 하드웨어는 폴리머 부품에 반복적인 로드-언로드 주기를 적용합니다. 많은 폴리머 재료는 수백만 번의 주기적인 이벤트 후에 미세 균열이 발생하여 눈에 띄는 표면 손상과 기능 장애로 전파됩니다.엿봄 반지결합된 압력-온도-운동 조건에서 안정적인 구조 성능을 유지하므로 대량 사이클 횟수가 발생하는 어셈블리에 적합합니다.
마찰과 마모는 동적으로 접촉하는 하드웨어의 사용 수명을 직접적으로 결정합니다. 점진적인 표면 마모로 인해 단면 형상이 변경되고 필요한 계면 접촉이 중단됩니다. 비보강 폴리머 등급은 견고한 기준 마찰 성능을 제공하는 반면, 복합 제제는 내마모성의 한계를 더욱 강화합니다. 마찰열이 감소하면 폴리머 매트릭스 내부의 열에 의한 노화 과정이 느려지고 부품 런타임이 연장되는 긍정적인 피드백이 생성됩니다.
결합부 표면 마감도 간과할 수 없습니다. 고품질 폴리머 하드웨어라도 지나치게 거친 금속 표면에 닿으면 마모가 가속화됩니다. 엔지니어링 문서에서는 폴리머 재료 등급 선택과 함께 샤프트, 하우징 및 글랜드 표면에 대해 허용 가능한 거칠기 매개변수를 정의해야 합니다.
실제 산업용 하드웨어는 한 번에 하나의 스트레스 소스에만 구성 요소를 노출시키는 경우가 거의 없습니다. 대부분의 운영 환경에서는 온도, 압력 및 화학 매체 노출이 함께 발생하므로 격리된 실험실 테스트 조건에 비해 재료 노화가 가속화됩니다. 범용 폴리머는 다양한 요인의 작업 조건에 노출되면 부풀어 오르거나 부드러워지거나 응력 균열이 발생하는 경우가 많습니다.
폴리에테르에테르케톤은 유기 용매, 광유, 윤활제 및 다양한 수성 화학 용액과 광범위한 스펙트럼 호환성을 보여줍니다. 고농축 화학 물질의 좁은 세트만이 측정 가능한 재료 분해를 일으킵니다. 이러한 화학적 관성은 공정 유체 내부에 장기간 담근 후에도 치수 형상과 표면 무결성을 보존합니다. 최종 설계가 확정되기 전에 각 특정 작업 매체에 대한 재료 호환성 검증이 여전히 필요합니다.
내가수분해성은 온수 및 증기 접촉 시나리오에서 두드러집니다. 수많은 고성능 폴리머는 지속적인 고온 증기 노출 시 분자 분해를 경험합니다. 이 폴리머는 반복되는 증기 사이클에서 핵심 기계적 특성을 유지하여 유체 처리 하드웨어 내에서 사용 가능한 응용 범위를 확장합니다. 엔지니어는 압력이 많은 유체 접촉 어셈블리에서 화학적 공격 비율을 증폭시키고 실험실 침수 데이터가 항상 현장 조건 결과를 완벽하게 복제하지는 않는다는 점을 명심해야 합니다.
글랜드 형상, 설치 방식 또는 간격 값이 부적절하게 구성되면 잘 지정된 폴리머 구성 요소라도 런타임이 단축될 수 있습니다. 재료 등급만으로는 잘못된 기계 설계 결정을 보완할 수 없습니다. 기술 팀은 구성 요소 사양과 글랜드 캐비티 설계를 별도의 작업 흐름이 아닌 연결된 엔지니어링 작업으로 처리해야 합니다.
백업 링 구성은 가장 일반적인 배포 패턴 중 하나를 나타냅니다. 고압 조건에서는 부드러운 엘라스토머 밀봉 소재가 글랜드 틈으로 압착되어 압출 유형의 손상을 입을 수 있습니다. 견고한 폴리머 백업 하드웨어는 압출 경로를 차단하고 기본 밀봉 요소의 무결성을 보존합니다.엿봄 반지여러 산업 부문에 걸쳐 고압 밸브 및 실린더 어셈블리 내에서 이러한 백업 링 역할을 자주 수행합니다.
모든 밀봉 용도에 고성능 열가소성 하드웨어가 필요한 것은 아닙니다. 온화한 조건의 정적 밀봉 작업에는 대체 폴리머 또는 엘라스토머 솔루션을 채택할 수 있습니다. 재료 선택은 항상 실제 작동 조건 경계에 대한 완전한 평가를 따라야 합니다.
다양한 산업 영역에 걸쳐 까다로운 조립 요구 사항이 존재합니다. 각 애플리케이션은 압력 범위, 온도 포락선, 동작 유형 및 접촉 매체 프로필의 고유한 조합을 제공합니다. 실제 작업 매개변수를 재료 성능에 매핑하면 올바른 구성 요소 선택과 예측 가능한 장기 하드웨어 동작이 지원됩니다.
이러한 운영 분야 내에서 구성 요소 런타임 개선은 사려 깊은 글랜드 기하학적 설계와 함께 일치하는 재료 등급 선택에서 비롯됩니다. 현장에서 관찰한 구성 요소 오류는 초기 단계 설계 단계에서 불완전한 작동 조건 데이터 수집으로 인해 발생하는 경우가 많습니다. 최고 온도, 최고 압력, 매체 구성 및 동작 주기 볼륨을 문서화하면 기술 팀이 피할 수 있는 구성 요소 성능 저하 시나리오를 방지하는 데 도움이 됩니다.이상적인 플라스틱수집된 작동 조건 데이터 세트를 기반으로 프로젝트별 구성 요소 구성에 대한 기술 검토 지원을 제공합니다.
아래 표에는 널리 사용되는 고성능 씰링 폴리머의 주요 성능 지표가 요약되어 있습니다. 이 비교는 엔지니어링 설계 작업 흐름 중 예비 재료 심사를 지원합니다. 모든 재료에는 프로젝트별 요구 사항에 따라 고려해야 하는 고유한 장점과 한계가 있습니다.
| 폴리머 등급 | 연속 열 등급 | 화학적 호환성 | 크리프 저항 | 마찰공학적 성능 | 가수분해 안정성 |
|---|---|---|---|---|---|
| 몰래 엿보다 | 높은 | 훌륭한 | 매우 좋은 | 등급에 따라 다름 양호-우수 | 훌륭한 |
| 조달청 | 높은 | 훌륭한 | 좋은 | 보통의 | 좋은 |
| PI | 매우 높음 | 좋은 | 매우 좋은 | 좋은 | 보통의 |
| PTFE | 높은 | 훌륭한 | 가난한 | 훌륭한 | 훌륭한 |
| 파이 | 매우 높음 | 좋은 | 매우 좋은 | 매우 좋은 | 보통의 |
PTFE는 탁월한 저마찰 특성을 제공하지만 지속적인 압축 하중 하에서는 눈에 띄는 크리프 취약성을 겪습니다. 폴리이미드는 극도로 높은 온도를 견딜 수 있지만 장기간 뜨거운 물에 노출되면 가수분해 안정성이 제한됩니다.엿봄 반지열, 기계, 화학 및 가수분해 측면에서 균형 잡힌 성능을 달성하며 이는 다중 스트레스 요인 산업 과제에 대한 광범위한 채택을 설명합니다. 표로 작성된 실험실 데이터는 참고 지침으로 사용됩니다. 실제 조건 검증 테스트는 최종 사용 하드웨어 검증에 여전히 필수적입니다.
제조 방법은 최종 부품 치수 정확도와 내부 응력 분포를 형성합니다. 두 가지 주요 생산 경로가 존재합니다. 즉, 사출 성형과 압출 스톡 형태를 이용한 CNC 가공입니다. 각 경로는 다양한 생산량 시나리오에 이점을 제공합니다.
사출 성형은 대량 생산에 적합합니다. 잔류 내부 응력을 최소화하려면 적절한 금형 매개변수 제어가 필요합니다. 제대로 제어되지 않은 성형 조건은 완성된 부품 내부에 숨겨진 응력을 유발하며, 이는 설치 후 점차적으로 풀리고 미묘한 치수 왜곡을 생성합니다. 고품질 압출 스톡 바에서 가져온 CNC 가공 구성품은 중소 규모 주문 및 맞춤형 비표준 치수에 적합합니다. 원자재 재고 품질은 최종 구성 요소의 일관성과 반복성을 직접적으로 정의합니다.
설계 엔지니어는 글랜드 캐비티 치수 계산에 대한 열팽창 동작을 계산해야 합니다. 적절한 간격 값은 기계적 결합을 방지하면서 최대 작동 온도에서 적절한 접촉 압력을 유지합니다. 공차 범위는 제조 공정, 공칭 치수 및 폴리머 등급에 따라 다릅니다. 직경이 더 큰 부품은 당연히 달성 가능한 공차 범위가 더 넓습니다. 엔지니어링 팀과 제조 팀 간의 초기 단계 공차 논의를 통해 제품 개발 주기 후반에 예상치 못한 조립 관련 문제가 줄어듭니다.
후처리 검사는 가공 작업 중에 생성된 표면 버와 미세 균열을 제거합니다. 해결되지 않은 표면 결함은 주기적 기계적 응력 하에서 전파되어 달성 가능한 서비스 수명을 단축시킵니다. 신뢰할 수 있는 부품 공급업체는 완성된 폴리머 부품의 표면 결함을 제거하기 위해 제어된 절단 도구 작업흐름과 검사 절차를 구현합니다.
고압 조건에서 순수 폴리머 동적 밀봉은 표면 속도, 접촉 압력 및 결합 표면 마감을 엄격하게 제어해야만 달성할 수 있습니다. 대부분의 고압 구성에서는 탄성중합체 기본 밀봉 요소와 쌍을 이루는 백업 하드웨어로 작동하여 압출 손상을 방지합니다. 프로젝트별 작동 매개변수 제한은 재료 등급 속성 문서와 대조 확인해야 합니다.
비보강 폴리머 등급은 일반적으로 지속적인 고온 증기 노출 시 우수한 내가수분해성을 제공합니다. 많은 필러 첨가제는 폴리머 매트릭스에 증기가 침투할 수 있는 잠재적인 경로를 만듭니다. 충전된 화합물은 간헐적인 증기 접촉 시나리오에서 여전히 작동할 수 있습니다. 각각의 고유한 작동 조건 매개변수 세트에 대해 완전한 매체 호환성 평가를 완료해야 합니다.
연속 및 최고 온도 값, 정적 및 순환 압력 범위, 모든 접촉 매체 구성, 동작 유형 및 주기 속도 추정치, 글랜드 캐비티 치수, 결합 부품 재료 및 표면 거칠기 사양을 문서화합니다. 포괄적인 작동 조건 문서화는 올바른 재료 등급 선택과 예측 가능한 구성 요소 런타임을 위한 기반을 형성합니다.
일반적으로 관찰할 수 있는 고장 모드에는 연마 표면 마모, 과도한 글랜드 간극으로 인한 압출 관련 변형, 열로 인한 치수 왜곡, 주기적 기계적 하중으로 인한 균열 성장 등이 있습니다. 실제 고장 관찰을 문서화하면 후속 하드웨어 반복을 위해 재료 등급 선택과 글랜드 캐비티 형상을 개선하는 데 도움이 됩니다.
품질이 낮거나 재활용된 원자재는 구성 요소 배치 전반에 걸쳐 일관되지 않은 기계적 특성을 생성합니다. 폴리머 매트릭스 내부의 변형으로 인해 가혹한 환경에 노출되면 고르지 않은 마모율과 예상치 못한 조기 성능 저하가 발생합니다. 재료 추적성 문서는 중요한 산업용 하드웨어 배포를 위한 원자재 소스의 검증을 지원합니다.
추가적인 표면 코팅은 일반적으로 불필요합니다. 최종 사용 작업 매체와의 완전한 호환성 검증은 필수이지만 특정 설치 시나리오에서는 조립 중에 호환되는 윤활유를 도포할 수 있습니다. 표면 코팅은 동적 작동 중에 마모되는 경향이 있으며 지속적인 마찰 감소 효과를 기대할 수 없습니다.
